煤矿用采煤机橡套软电缆系列

产品说明
产品参数

在线订购

产品说明

一、使用规模：适用于多种采煤机及类似设备用的铜芯橡皮护套软电缆。

二、电缆的使用及其注意事项：

1、在装置电缆前首先检查产品是否跟设备所配备的型号规格相一致，是否能满足生产的正常需要，装置时必须注意将绝缘层外貌处理洁净。

2、用电缆时，机电工应严格按划定进行操作和装置，在运行历程中时刻对电缆的运行情况进行检测，并将检查的结果予以纪录，避免电缆在运行中受到外力的损伤或其他原因造成的电缆短路、断路。

3、�；院�，对电缆进行全面的检查，发明问题实时处理。

产品参数

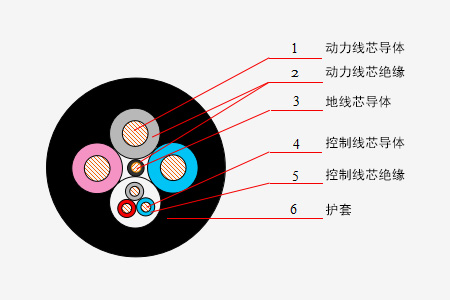

煤矿用采煤机橡套软电缆（MC-0.38/0.66kV）

一、

1、使用规模：适用于额定电压u0/u为0.38/0.66kV采煤机及类似设备用的铜芯橡皮护套软电缆。
2、用途：额定电压为0.38/0.66kV采煤机及类似设备的电源连接。
二、产品使用条件：
1、额定电压uo/u 0.38/0.66kV。
2、电缆导体的恒久允许事情温度为65℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MC、额定电压：0.38/0.66kV 执行标准：MT818.2-1999、Q/MD005-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
3×16+1×4+3×2.5	1.6	4.5	31.3	34.4	2145	1.24	85
						5.09
						8.21
3×25+1×6+4×2.5	1.8	5.5	38.4	41	2815	0.795	110
						3.39
						8.21
3×35+1×6+4×4	1.8	5.5	43.9	48.3	3700	0.565	135
						3.39
						5.09
3×50+1×10+3×4	2	5.5	47.7	51	4560	0.393	170
						1.95
						5.09
3×70+1×35+3×6	2	5.5	51	58	5121	0.277	205
						0.565
						3.39
3×95+1×50+3×6	2.5	5.5	56.5	66	6500	0.21	250
						0.393
						3.39
3×120+1×70+3×6	3	5.5	64	70	8080	0.164	295
						0.277
						3.39
3×150+1×70+3×6	3.5	6	69	76	9500	0.132	320
						0.277
						3.39
3×185+1×95+3×6	3.5	6	73	82	11240	0.108	360
3×185+1×95+3×6	3.5	6	73	82	11240	0.21	360

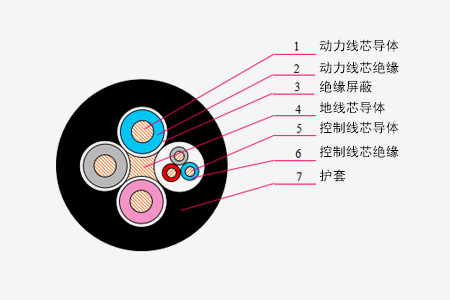

煤矿用采煤机屏蔽橡套软电缆（MCP-0.38/0.66kV）

一、

型号：MCP、额定电压：0.38/0.66kV 执行标准：MT818.2-1999、Q/MD005-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
3×16+1×4+3×2.5	1.6	4.5	33.2	36.5	2280	1.24	85
						5.09
						8.21
3×25+1×6+4×2.5	1.8	5.5	40.3	44.3	2998	0.795	110
						3.39
						8.21
3×35+1×6+4×4	1.8	5.5	45.8	50.4	3800	0.565	135
						3.39
						5.09
3×50+1×10+3×4	2	5.5	51.5	55	4680	0.393	170
						1.95
						5.09
3×70+1×35+3×6	2	5.5	53	60	5180	0.277	205
						0.565
						3.39
3×95+1×50+3×6	2.5	5.5	58	68	6698	0.21	250
						0.393
						3.39
3×120+1×70+3×6	3	5.5	65	72	8180	0.164	295
						0.277
						3.39
3×150+1×70+3×6	3.5	6	70	75	9580	0.132	320
						0.277
						3.39
3×185+1×95+3×6	3.5	6	75	84	11800	0.108	360
3×185+1×95+3×6	3.5	6	75	84	11800	0.21	360

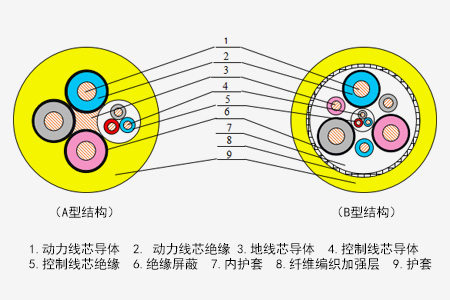

煤矿用采煤机屏蔽橡套软电缆（MCP-0.66/1.14kV）

一、
1、使用规模：适用于额定电压u0/u为0.66/1.14kV采煤机及类似设备用的铜芯橡皮护套软电缆。
2、用途：额定电压为0.66/1.14kV采煤机及类似设备的电源连接。
二、产品使用条件：
1、额定电压uo/u 0.66/1.14kV。
2、电缆导体的恒久允许事情温度为65℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MCP、额定电压：0.66/1.14kV 执行标准：MT818.2-1999、Q/MD005-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
3×35+1×6+3×4	2	6	47.8	51	4200	0.565	135
						3.39
						5.09
3×50+1×10+3×6	2.2	7	53.5	58.9	4908	0.393	170
						1.95
						3.39
3×70+1×16+3×6	2.2	7	58.9	63	5608	0.277	205
						1.24
						3.39
3×95+1×25+3×6	2.4	7	64.9	71.4	7680	0.21	250
						0.795
						1.95
3×120+1×70+3×6	3	7	67.2	75	9560	0.164	295
						0.277
						3.39
3×150+1×70+3×6	3.5	7	72	76	9816	0.132	320
						0.277
						3.39
3×185+1×95+3×6	3.5	7	76	86	12530	0.108	360
						0.21
						3.39

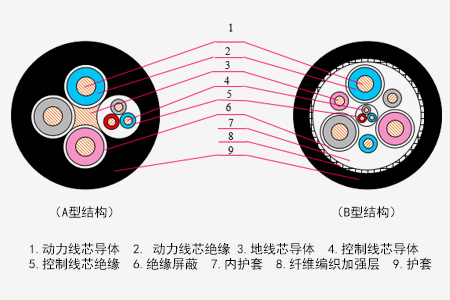

煤矿用采煤机屏蔽橡套软电缆（MCP-1.9/3.3kV ）

一、
1、使用规模：适用于额定电压u0/u为1.9/3.3kV采煤机及类似设备用的铜芯橡皮护套软电缆。
2、用途：额定电压为1.9/3.3kV采煤机及类似设备的电源连接。
二、产品使用条件：
1、额定电压uo/u1.9/3.3kV。
2、电缆导体的恒久允许事情温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MCP、额定电压：1.9/3.3kV 执行标准：MT818.2-1999、Q/MD005-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
3×35+1×16+3×4	2.8	6	52.1	56.8	4380	0.565	135
						1.24
						5.09
3×50+1×25+3×6	2.8	7	56.4	62	5300	0.393	170
						0.795
						3.39
3×70+1×35+3×6	3	7	62.7	69	6600	0.277	205
						0.565
						3.39
3×95+1×50+3×6	3	7	67.8	74.6	7898	0.21	250
						0.393
						3.39
3×120+1×70+3×6	3	7	67.2	75	9688	0.164	295
						0.277
						3.39
3×150+1×70+3×6	3.5	7	72	76	10406	0.132	320
						0.277
						3.39
3×185+1×95+3×6	3.5	7	76	86	12680	0.108	360
						0.21
						3.39

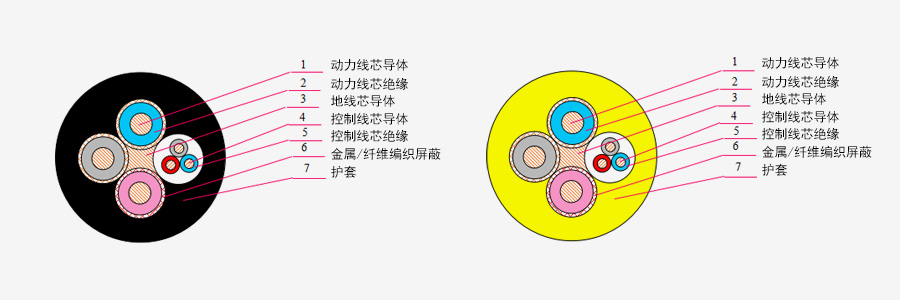

煤矿用采煤机金属屏蔽橡套软电缆（MCPT-1.9/3.3kV）

一、 1、使用规模：适用于额定电压u0/u为1.9/3.3kV采煤机及类似设备用的铜芯橡皮护套金属屏蔽软电缆。 2、用途：额定电压为1.9/3.3kV采煤机及类似设备的电源连接。二、产品使用条件： 1、额定电压uo/u 1.9/3.3kV。 2、电缆导体的恒久允许事情温度为90℃。 3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MCPT、额定电压：1.9/3.3kV 执行标准：MT818.4-1999、Q/MD006-2009

芯数×截面? （mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
			最小	最大
3×35+1×16+3×4	2.8	6	55	60.7	4600	0.565	135
						1.24
						5.09
3×50+1×25+3×6	2.8	6	57.8	63	4890	0.393	170
						0.795
						3.39
3×70+1×35+3×6	3	6	64.1	70.8	6680	0.277	205
						0.565
						3.39
3×95+1×50+3×6	3	6	69.2	76.2	7880	0.21	250
						0.393
						3.39
3×120+1×70+3×6	3	6.5	69	78	9600	0.164	295
						0.277
						3.39
3×150+1×70+3×6	3.5	6.5	72.4	80	11088	0.132	320
						0.277
						3.39
3×185+1×95+3×6	3.5	6.5	76.4	82	12600	0.108	360
						0.21
						3.39

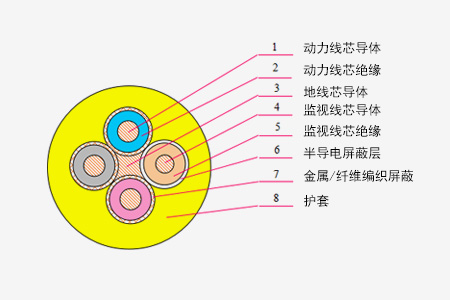

煤矿用采煤机金属屏蔽监视型橡套软电缆（MCPTJ-1.9/3.3kV）

一、

1、使用规模：适用于额定电压u0/u为1.9/3.3kV采煤机及类似设备用的铜芯橡皮护套金属屏蔽软电缆。
2、用途：额定电压为1.9/3.3kV采煤机及类似设备的电源连接。
二、产品使用条件：
1、额定电压uo/u 1.9/3.3kV。
2、电缆导体的恒久允许事情温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MCPTJ、额定电压：1.9/3.3kV 执行标准：MT818.4-1999、Q/MD006-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
			最小	最大
3×35+1×16+1×16	2.8	6	55	60.7	4096	0.565	135
						1.24
						1.24
3×50+1×25+1×25	2.8	6	57.8	63	5113	0.393	170
						0.795
						0.795
3×70+1×35+1×35	3	6	64.1	70.8	6520	0.277	205
						0.565
						0.565
3×95+1×50+1×50	3	6	69.2	76.2	7886	0.21	250
						0.393
						0.393
3×120+1×70+1×70	3	6.5	69	78	9888	0.164	295
						0.277
						0.277
3×150+1×70+1×70	3.5	6.5	72.4	80	11202	0.132	320
						0.277
						0.277
3×185+1×95+1×95	3.5	6.5	76.4	82	13360	0.108	360
						0.21
						0.21

煤矿用采煤机金属屏蔽监视型橡套软电缆（MCPTJ-0.66/1.14kV）

一、
1、使用规模：适用于额定电压u0/u为0.66/1.14kV采煤机及类似设备用的铜芯橡皮护套金属屏蔽软电缆。
2、用途：额定电压为0.66/1.14kV采煤机及类似设备的电源连接。
二、产品使用条件：
1、额定电压uo/u0.66/1.14kV。
2、电缆导体的恒久允许事情温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

型号：MCPTJ、额定电压：0.66/1.14kV 执行标准：MT818.4-1999、Q/MD006-2009

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
			最小	最大
3×16+1×16+1×16	1.5	5	37.1	40.8	2510	1.24	85
						1.24
						1.24
3×25+1×16+1×16	1.6	5	41.7	45.9	3020	0.795	110
						1.24
						1.24
3×35+1×16+1×16	1.6	5	47.2	51.9	3426	0.565	135
						1.24
						1.24
3×50+1×25+1×25	1.7	5.3	51.5	56.2	4760	0.393	170
						0.795
						0.795
3×70+1×35+1×35	1.8	5.8	57.9	63	6080	0.277	205
						0.565
						0.565
3×95+1×50+1×50	2	6.4	65.1	71.6	7668	0.21	250
						0.393
						0.393
3×120+1×70+1×70	3	6.5	71	75	9846	0.164	295
						0.277
						0.277
3×150+1×70+1×70	3.5	6.5	75.6	78	11200	0.132	320
						0.277
						0.277
3×185+1×95+1×95	3.5	6.5	80.8	83	13310	0.108	360
						0.21
						0.21
