6-35kV中压电力电缆系列

产品说明
产品参数

在线订购

产品说明

一、产品标准

本产品按GB/T12706-2008《额定电压35kV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可凭据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

二、适用规模

本产品适用于工频额定电压35kV及以下配电网或工业装置中牢固敷设之用。

三、事情温度与敷设条件

１.工频额定电压U0/U 3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/20、18/30、21/35、26/35kV。

２.电缆导体允许恒久最高温度不凌驾90℃。

３.短路时（最长时间不凌驾5S）电缆导体的最高温度不凌驾250℃。

*在地面敷设

４.电缆敷设时情况温度不低于0℃。

５.电缆弯曲半径为：

单芯电缆:20(D+d)±5%

三芯电缆:15(D+d)±5%

四、电缆型号

型号	名称	适用规模
YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力，单芯电缆不允许敷设在磁性管道中。
YJLV	铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY	铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJLY	铝芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，能够蒙受一定的机械外力，但不可蒙受大的拉力。
YJLV22	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23	铜芯交联聚乙烯绝缘钢带铠装聚乙烯外护套电力电缆
YJLV23	铝芯交联聚乙烯绝缘钢带铠装聚乙烯外护套电力电缆
YJV32	铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，能够蒙受大强度的机械外力和拉力。
YJLV32	铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV42	铜芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJLV42	铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

五、生产规模

型号	芯数	额定电压kV
		3.6/6	6/6	8.7/10	12/20	18/20	21/35	26/35
		3.6/6	6/10	8.7/15	12/20	18/30	21/35	26/35
		导体标称截面㎜²
YJV YJLV YJY YJLY	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
YJV YJLV YJY YJLY	3	25-630	25-630	25-500	35-500	50-400	50-400	50-400
	3	25-630	25-630	25-500	35-500	50-400	50-400	50-400
YJV22 YJLV22 YJY23 YJLY23	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
YJV22 YJLV22 YJY23 YJLY23	3	25-630	25-630	25-500	35-500	50-400	50-400	50-400
YJV32 YJLV32 YJY33 YJL Y33	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
YJV32 YJLV32 YJY33 YJL Y33	3	25-630	25-630	25-400	35-400	50-300	50-300	50-300
YJV32 YJLV32 YJV42 YJLV42	3	25-300	25-300	25-300	35-300	50-300	50-300	50-300

七、电缆敷设运行条件

电缆导体的恒久最高事情温度：90℃。

情况空气温度：40℃。

土壤温度：20℃。

土壤热阻系数：1.0V.m/W。

埋设深度：0.8 m。

仅考虑一个回路

单芯电缆为水平敷设，间距为一个电缆外径。

差别土壤温度下的载流量修正系数。

土壤温度℃	15	20	25	30	35	40	45
系数	1.07	1.04	1	0.96	0.92	0.87	0.83

差别土壤热阻系数的载流量修正系数

土壤热阻系数	1	1.2	1.5	2	2.5	3	3.5
三芯电缆	1	0.943	0.877	0.792	0.736	0.675	0.641
单芯电缆	1	0.943	0.85	0.748	0.692	0.635	0.598

差别情况温度下的载流量修正系数

情况空气温度℃	15	20	25	30	35	40	45
系数	1.07	1.04	1	0.96	0.92	0.87	0.83

空气中多根电缆并列敷设时的载流量

电缆根数	排列	S=D	S=2D	S=3D
1	（图）	1	1	1
2	（图）	0.85	0.95	1
3	（图）	0.8	0.95	1
4	（图）	0.7	0.9	0.95
5	（图）	0.7	0.9	0.95
6	（图）	0.6	0.9	0.95

产品参数

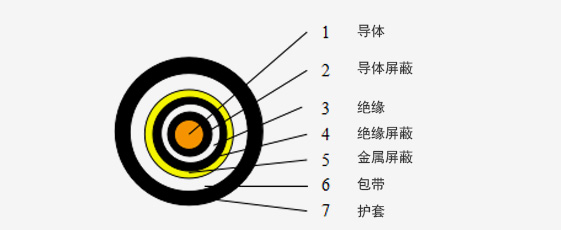

3.6/6 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	1.5	18.8	576	421	0.727	1.2	160	120	165	130
35	7	2.5	1.6	19.8	692	475	0.524	0.868	190	145	205	155
50	8.3	2.5	1.6	21.1	860	551	0.387	0.641	225	175	245	190
70	9.8	2.5	1.7	22.8	1084	651	0.268	0.443	275	215	305	235
95	11.5	2.5	1.7	24.4	1350	761	0.193	0.32	330	255	370	290
120	12.9	2.5	1.8	25.8	1610	867	0.153	0.253	375	290	430	335
150	14.5	2.5	1.8	27.4	1919	991	0.124	0.206	425	330	490	380
185	16	2.5	1.9	29.2	2286	1141	0.0991	0.164	480	370	560	435
240	18.3	2.6	2	31.8	2860	1374	0.0754	0.125	555	435	665	515
300	20.5	2.8	2.1	34.7	3496	1639	0.0601	0.1	630	490	765	595

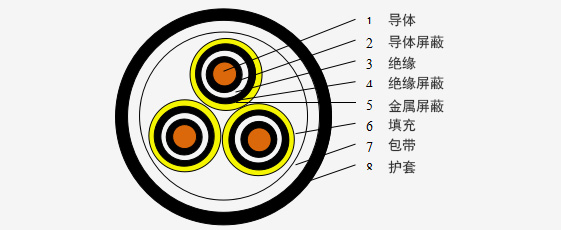

3.6/6 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	2.1	36.6	1745	1277	0.727	1.2	160	120	165	130
35	7	2.5	2.2	39	2125	1469	0.524	0.868	190	145	205	155
50	8.3	2.5	2.3	42	2671	1735	0.387	0.641	225	175	245	190
70	9.8	2.5	2.4	45.8	3395	2085	0.268	0.443	275	215	305	235
95	11.5	2.5	2.5	49.5	4252	2474	0.193	0.32	330	255	370	290
120	12.9	2.5	2.6	52.7	5093	2847	0.153	0.253	375	290	430	335
150	14.5	2.5	2.8	56.5	6119	3311	0.124	0.206	425	330	490	380
185	16	2.5	2.9	60.2	7265	3802	0.0991	0.164	480	370	560	435
240	18.3	2.6	3	65.8	9092	4599	0.0754	0.125	555	435	665	515
300	20.5	2.8	3.2	71.8	11123	5507	0.0601	0.1	630	490	765	595

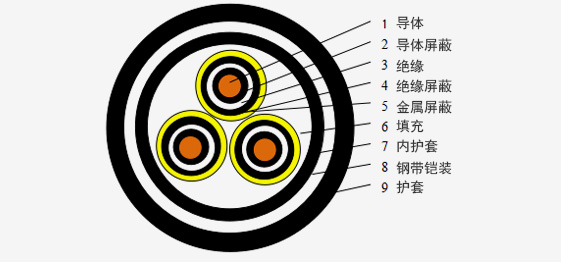

3.6/6 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、 YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	2.3	42.8	2769	2301	0.727	1.2	125	100	120	90
35	7	2.5	2.3	45.2	3210	2554	0.524	0.868	155	120	140	110
50	8.3	2.5	2.4	48.2	3833	2897	0.387	0.641	180	140	165	130
70	9.8	2.5	2.6	52	4656	3345	0.268	0.443	220	170	210	165
95	11.5	2.5	2.7	55.9	5632	3854	0.193	0.32	265	210	255	200
120	12.9	2.5	2.8	59.1	6557	4311	0.153	0.253	300	235	290	225
150	14.5	2.5	2.9	62.7	7653	4854	0.124	0.206	340	260	330	255
185	16	2.5	3.1	66.4	8895	5432	0.0991	0.164	380	300	375	295
240	18.3	2.6	3.2	72	10865	6372	0.0754	0.125	435	345	435	345
300	20.5	2.8	3.4	79	13230	7615	0.0601	0.1	485	390	495	390

3.6/6 kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、 YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	1.8	26.2	1565	1410	0.727	1.2	210	165	190	145
35	7	2.5	1.8	27.2	1727	1510	0.524	0.868	250	195	230	180
50	8.3	2.5	1.8	28.5	1955	1645	0.387	0.641	300	235	275	215
70	9.8	2.5	1.9	30.4	2269	1836	0.268	0.443	370	290	340	266
95	11.5	2.5	1.9	32	2609	2021	0.193	0.32	450	350	420	325
120	12.9	2.5	2	33.6	2948	2205	0.153	0.253	515	400	480	375
150	14.5	2.5	2.1	36.4	3670	2741	0.124	0.206	580	450	550	405
185	16	2.5	2.1	38	4115	2970	0.0991	0.164	660	510	635	490
240	18.3	2.6	2.2	40.6	4828	3342	0.0754	0.125	770	595	745	580
300	20.5	2.8	2.3	43.5	5616	3759	0.0601	0.1	875	680	860	665

3.6/6 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、 YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	2.3	46	4003	3553	0.727	1.2	140	110	140	110
35	7	2.5	2.4	49.9	5080	4425	0.524	0.868	170	125	155	130
50	8.3	2.5	2.6	52.9	5849	4913	0.387	0.641	200	145	187	150
70	9.8	2.5	2.7	56.7	6805	5495	0.268	0.443	245	180	235	190
95	11.5	2.5	2.8	60.4	7956	6177	0.193	0.32	298	215	307	220
120	12.9	2.5	2.9	63.6	8958	6711	0.153	0.253	337	245	353	250
150	14.5	2.5	3	67.2	10252	7445	0.124	0.206	376	270	403	285
185	16	2.5	3.2	71.1	11657	8194	0.0991	0.164	421	300	460	315
240	18.3	2.6	3.4	76.7	13862	9370	0.0754	0.125	481	355	541	370
300	20.5	2.8	3.6	83.7	16503	10887	0.0601	0.1	515	415	545	430

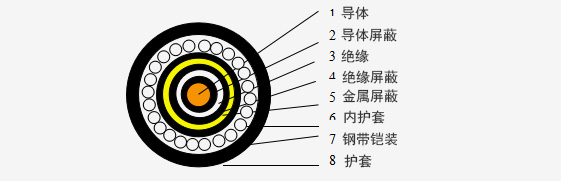

3.6/6 kV 单芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、 YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	1.8	30.4	2599	2444	0.727	1.2	210	165	190	145
35	7	2.5	1.8	31.4	2799	2582	0.524	0.868	250	195	230	180
50	8.3	2.5	1.8	32.9	3092	2782	0.387	0.641	300	235	275	215
70	9.8	2.5	1.9	34.6	3460	3027	0.268	0.443	370	290	340	266
95	11.5	2.5	1.9	36.4	3878	3290	0.193	0.32	450	350	420	325
120	12.9	2.5	2	37.8	4258	3515	0.153	0.253	515	400	480	375
150	14.5	2.5	2.1	39.6	4721	3793	0.124	0.206	580	450	550	405
185	16	2.5	2.1	41.2	5214	4068	0.0991	0.164	660	510	635	490
240	18.3	2.6	2.2	43.8	5998	4512	0.0754	0.125	770	595	745	580
300	20.5	2.8	2.3	46.7	6865	5008	0.0601	0.1	875	680	860	665

3.6/6 kV 三芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、 YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	2.5	2.3	49.2	5289	4821	0.727	1.2	140	110	140	110
35	7	2.5	2.4	51.6	5798	5142	0.524	0.868	170	125	155	130
50	8.3	2.5	2.6	54.6	6685	5749	0.387	0.641	200	145	187	150
70	9.8	2.5	2.7	58.6	7681	6371	0.268	0.443	245	180	235	190
95	11.5	2.5	2.8	62.3	8887	7109	0.193	0.32	298	215	307	220
120	12.9	2.5	2.9	65.5	9969	7723	0.153	0.253	337	245	353	250
150	14.5	2.5	3	69.1	11320	8512	0.124	0.206	376	270	403	285
185	16	2.5	3.2	72.8	12711	9248	0.0991	0.164	421	300	460	315
240	18.3	2.6	3.4	78.4	15010	10518	0.0754	0.125	481	355	541	370
300	20.5	2.8	3.6	85.4	17783	12168	0.0601	0.1	515	415	545	430

6/6、6/10 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	1.6	20.1	646	491	0.727	1.2	160	120	165	130
35	7	3.4	1.6	21.7	765	548	0.524	0.868	190	145	205	155
50	8.3	3.4	1.7	23	937	628	0.387	0.641	225	175	245	190
70	9.8	3.4	1.7	24.7	1166	732	0.268	0.443	275	215	305	235
95	11.5	3.4	1.8	26.3	1435	847	0.193	0.32	330	255	370	290
120	12.9	3.4	1.8	27.7	1699	957	0.153	0.253	375	290	430	335
150	14.5	3.4	1.9	29.5	2026	1098	0.124	0.206	425	330	490	380
185	16	3.4	1.9	31.1	2386	1241	0.0991	0.164	480	370	560	435
240	18.3	3.4	2	33.5	2956	1470	0.0754	0.125	555	435	665	515
300	20.5	3.4	2.1	35.9	3572	1715	0.0601	0.1	630	490	765	595

6/6、6/10 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	2.2	41.1	2017	1549	0.727	1.2	125	100	120	90
35	7	3.4	2.3	43.3	2392	1737	0.524	0.868	155	120	140	110
50	8.3	3.4	2.4	46.3	2956	2020	0.387	0.641	180	140	165	130
70	9.8	3.4	2.5	50.4	3725	2414	0.268	0.443	220	170	210	165
95	11.5	3.4	2.7	54	4603	2824	0.193	0.32	265	210	255	200
120	12.9	3.4	2.8	57.2	5463	3217	0.153	0.253	300	235	290	225
150	14.5	3.4	2.9	60.9	6489	3681	0.124	0.206	340	260	330	255
185	16	3.4	3	64.5	7654	4191	0.0991	0.164	380	300	375	295
240	18.3	3.4	3.2	69.7	9471	4979	0.0754	0.125	435	345	435	345
300	20.5	3.4	3.3	74.6	11404	5788	0.0601	0.1	485	390	495	390

6/6、6/10 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	2.4	47.3	3155	2687	0.727	1.2	150	115	135	105
35	7	3.4	2.5	49.7	3610	2955	0.524	0.868	175	140	165	130
50	8.3	3.4	2.6	52.7	4252	3316	0.387	0.641	205	165	195	150
70	9.8	3.4	2.7	56.6	5102	3791	0.268	0.443	255	195	245	190
95	11.5	3.4	2.8	60.2	6073	4295	0.193	0.32	300	235	300	230
120	12.9	3.4	2.9	63.4	7016	4770	0.153	0.253	345	270	345	265
150	14.5	3.4	3.1	67.1	8137	5329	0.124	0.206	385	300	390	305
185	16	3.4	3.2	70.7	9395	5932	0.0991	0.164	435	340	445	350
240	18.3	3.4	3.4	76.9	11521	7028	0.0754	0.125	505	390	525	410
300	20.5	3.4	3.6	82	13626	8011	0.0601	0.1	565	445	595	470

6/6、6/10 kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、 YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	1.8	28.1	1723	1568	0.727	1.2	210	160	190	145
35	7	3.4	1.8	29.1	1888	1671	0.524	0.868	250	195	230	180
50	8.3	3.4	1.9	30.6	2133	1823	0.387	0.641	300	230	275	215
70	9.8	3.4	1.9	32.3	2440	2006	0.268	0.443	370	285	345	265
95	11.5	3.4	2	34.1	2798	2210	0.193	0.32	445	345	415	325
120	12.9	3.4	2	36.7	3468	2725	0.153	0.253	505	395	480	375
150	14.5	3.4	2.1	38.3	3873	2945	0.124	0.206	575	445	550	425
185	16	3.4	2.2	40.1	4340	3195	0.0991	0.164	650	500	630	490
240	18.3	3.4	2.3	42.5	5039	3553	0.0754	0.125	760	590	745	580
300	20.5	3.4	2.4	44.7	5765	3908	0.0601	0.1	870	670	860	665

6/6、6/10 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、 YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	2.4	51.8	5101	4633	0.727	1.2	140	110	140	110
35	7	3.4	2.5	54.2	5648	4992	0.524	0.868	171	125	161	130
50	8.3	3.4	2.6	57.2	6334	5498	0.387	0.641	201	150	192	155
70	9.8	3.4	2.7	61.1	7413	6103	0.268	0.443	250	180	256	190
95	11.5	3.4	2.8	64.9	8611	6832	0.193	0.32	298	210	313	225
120	12.9	3.4	2.9	68.1	9632	7386	0.153	0.253	337	250	361	255
150	14.5	3.4	3.1	71.8	10952	8144	0.124	0.206	375	280	409	295
185	16	3.4	3.2	75.4	12346	8883	0.0991	0.164	420	320	465	340
240	18.3	3.4	3.4	81.6	14696	10204	0.0754	0.125	480	375	544	395

6/6、6/10 kV 单芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、 YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	1.8	32.3	2832	2677	0.727	1.2	210	160	190	145
35	7	3.4	1.8	33.5	3049	2833	0.524	0.868	250	195	230	180
50	8.3	3.4	1.9	34.8	3332	3023	0.387	0.641	300	230	275	215
70	9.8	3.4	1.9	36.7	3721	3288	0.268	0.443	370	285	345	265
95	11.5	3.4	2	38.3	4128	3540	0.193	0.32	445	345	415	325
120	12.9	3.4	2	39.9	4529	3786	0.153	0.253	505	395	480	375
150	14.5	3.4	2.1	41.5	4981	4052	0.124	0.206	575	445	550	425
185	16	3.4	2.2	43.3	5496	4351	0.0991	0.164	650	500	630	490
240	18.3	3.4	2.3	45.7	6260	4775	0.0754	0.125	760	590	745	580
300	20.5	3.4	2.4	47.9	7051	5194	0.0601	0.1	870	670	860	665

6/6、6/10 kV 三芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、 YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	3.4	2.4	53.7	5920	5452	0.727	1.2	140	110	140	110
35	7	3.4	2.5	56.1	6444	5789	0.524	0.868	171	125	161	130
50	8.3	3.4	2.6	59.1	7349	6413	0.387	0.641	201	150	192	155
70	9.8	3.4	2.7	63	8345	7035	0.268	0.443	250	180	256	190
95	11.5	3.4	2.8	66.6	9570	7792	0.193	0.32	298	210	313	225
120	12.9	3.4	2.9	69.8	10671	8425	0.153	0.253	337	250	361	255
150	14.5	3.4	3.1	73.5	12044	9237	0.124	0.206	375	280	409	295
185	16	3.4	3.2	77.3	13486	10023	0.0991	0.164	420	320	465	340
240	18.3	3.4	3.4	83.5	16036	11544	0.0754	0.125	480	375	544	395

8.7/10、8.7/15 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	4.5	1.6	23.1	740	585	0.727	1.2	160	120	165	130
35	7	4.5	1.6	24.1	862	646	0.524	0.868	190	145	205	155
50	8.3	4.5	1.7	25.4	1039	729	0.387	0.641	225	175	245	160
70	9.8	4.5	1.8	27.1	1273	840	0.268	0.443	290	215	305	200
95	11.5	4.5	1.8	28.9	1561	973	0.193	0.32	330	255	370	245
120	12.9	4.5	1.9	30.3	1830	1087	0.153	0.253	375	290	430	280
150	14.5	4.5	1.9	32.1	2165	1236	0.124	0.206	425	330	490	320
185	16	4.5	2	33.7	2530	1385	0.0991	0.164	480	370	560	365
240	18.3	4.5	2.1	36.1	3110	1624	0.0754	0.125	555	435	665	435
300	20.5	4.5	2.2	38.5	3736	1879	0.0601	0.1	630	490	765	500
400	23.5	4.5	2.3	43.1	4853	2377	0.074	0.0778	725	565	890	585

8.7/10、8.7/15 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	4.5	2.4	46.4	2361	1893	0.727	1.2	125	100	120	90
35	7	4.5	2.5	48.8	2772	2116	0.524	0.868	155	120	140	110
50	8.3	4.5	2.6	51.8	3357	2421	0.387	0.641	180	140	165	130
70	9.8	4.5	2.7	55.6	4131	2821	0.268	0.443	220	170	210	165
95	11.5	4.5	2.8	59.3	5036	3257	0.193	0.32	265	210	255	200
120	12.9	4.5	2.9	62.5	5919	3672	0.153	0.253	300	235	290	225
150	14.5	4.5	3	66.4	6998	4190	0.124	0.206	340	260	330	255
185	16	4.5	3.2	70	8189	4726	0.0991	0.164	380	300	375	295
240	18.3	4.5	3.3	75.1	10043	5551	0.0754	0.125	435	345	435	345
300	20.5	4.5	3.5	80.1	12013	6397	0.0601	0.1	485	390	495	390

8.7/10、8.7/15 kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、 YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	4.5	2.6	52.8	3660	3192	0.727	1.2	150	115	140	110
35	7	4.5	2.6	55	4109	3454	0.524	0.868	175	140	170	130
50	8.3	4.5	2.8	58	4771	3835	0.387	0.641	210	165	205	160
70	9.8	4.5	2.9	62	5671	4360	0.268	0.443	255	200	250	195
95	11.5	4.5	3	65.7	6672	4894	0.193	0.32	305	240	310	240
120	12.9	4.5	3.1	68.9	7639	5393	0.153	0.253	350	270	350	270
150	14.5	4.5	3.2	72.6	8787	5979	0.124	0.206	390	300	400	310
185	16	4.5	3.4	77.2	10247	6784	0.0991	0.164	440	340	450	350
240	18.3	4.5	3.5	82.3	13045	8553	0.0754	0.125	510	400	530	415
300	20.5	4.5	3.8	87.5	15244	9629	0.0601	0.1	565	445	605	475

8.7/10、8.7/15 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、 YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	4.5	2.7	57.3	5840	5372	0.727	1.2	140	110	140	110
35	7	4.5	2.8	59.7	6404	5749	0.524	0.868	175	125	177	130
50	8.3	4.5	2.9	62.7	7213	6277	0.387	0.641	206	150	212	155
70	9.8	4.5	3	66.5	8218	6908	0.268	0.443	251	180	264	190
95	11.5	4.5	3.1	70.2	9352	7574	0.193	0.32	298	210	320	225
120	12.9	4.5	3.2	73.4	10460	8214	0.153	0.253	336	250	365	255
150	14.5	4.5	3.3	77.3	11838	9030	0.124	0.206	375	280	415	295
185	16	4.5	3.5	81.9	13482	10019	0.0991	0.164	419	320	470	340
240	18.3	4.5	3.7	-	-	-	0.0754	0.125	479	375	549	395

8.7/10、8.7/15 kV 三芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、 YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
25	6	4.5	2.7	59.2	6755	6287	0.727	1.2	140	110	140	110
35	7	4.5	2.8	61.6	7296	6941	0.524	0.868	175	125	177	130
50	8.3	4.5	2.9	64.6	8122	7186	0.387	0.641	206	150	212	155
70	9.8	4.5	3	68.4	9247	7936	0.268	0.443	251	180	264	190
95	11.5	4.5	3.1	72.1	10500	8722	0.193	0.32	298	210	320	225
120	12.9	4.5	3.2	75.3	11624	9378	0.153	0.253	336	250	365	255
150	14.5	4.5	3.3	79	13024	10216	0.124	0.206	375	280	415	295
185	16	4.5	3.5	83.8	14758	11295	0.0991	0.164	419	320	470	340
240	18.3	4.5	3.7	88.7	16951	12459	0.0754	0.125	479	375	549	395
300	20.5	4.5	3.9	93.9	19346	13820	0.0601	0.1	-	-	-	-

12/20 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	1.8	26.6	977	761	0.524	0.868	190	145	205	155
50	8.3	5.5	1.8	27.9	1159	849	0.387	0.641	225	175	245	190
70	9.8	5.5	1.9	29.8	1412	979	0.268	0.443	275	215	305	235
95	11.5	5.5	1.9	31.4	1659	1107	0.193	0.32	330	255	370	290
120	12.9	5.5	2	33	1984	1241	0.153	0.253	375	290	430
150	14.5	5.5	2	34.6	2311	1382	0.124	0.206	425	330	490	380
185	16	5.5	2.1	36.4	2699	1553	0.0991	0.164	480	370	560	435
240	18.3	5.5	2.2	38.8	3289	1803	0.0754	0.125	555	435	665	515
300	20.5	5.5	2.2	41	3907	2050	0.0601	0.1	630	490	765	595
400	23.5	5.5	2.3	45.4	5029	2553	0.074	0.0778	725	565	890	695

12/20 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
35	6	5.5	2.7	54.7	3226	2571	0.524	0.868	180	140	175	135
50	7	5.5	2.8	57.7	3835	2899	0.387	0.641	210	165	210	160
70	8.3	5.5	2.9	61.5	4640	3330	0.268	0.443	260	200	260	200
95	9.8	5.5	3	65.2	5574	3796	0.193	0.32	315	245	315	245
120	11.5	5.5	3.1	68.4	6486	4237	0.153	0.253	355	275	360	280
150	12.9	5.5	3.2	72	7561	4753	0.124	0.206	400	305	410	320
185	14.5	5.5	3.3	75.7	8782	5319	0.0991	0.164	445	350	470	365
240	16	5.5	3.5	80.8	10675	6182	0.0754	0.125	520	405	555	430
300	18.3	5.5	3.7	86	12719	7103	0.0601	0.1	585	455	630	495
400	20.5	5.5	3.9	93.2	16018	8531	0.074	0.0778	665	525	735	580

12/20 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	2.8	60.9	4714	4052	0.524	0.868	175	140	170	135
50	8.3	5.5	2.9	63.9	5401	4465	0.387	0.641	210	165	205	160
70	9.8	5.5	3.1	67.9	6334	5024	0.268	0.443	255	195	255	200
95	11.5	5.5	3.2	71.6	7365	5587	0.193	0.32	305	240	310	240
120	12.9	5.5	3.3	75.8	8530	6284	0.153	0.253	345	270	350	275
150	14.5	5.5	3.4	79.4	9711	6903	0.124	0.206	385	300	400	310
185	16	5.5	3.5	83.3	11885	8422	0.0991	0.164	440	345	455	355
240	18.3	5.5	3.7	88.4	13972	9480	0.0754	0.125	510	400	535	415
300	20.5	5.5	3.9	93.4	16175	10559	0.0601	0.1	570	445	605	475
400	23.5	5.5	4.2	102	19759	12272	0.074	0.0778	645	515	705	560

12/20 kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	2	34.4	2354	2137	0.524	0.868	250	195	230	180
50	8.3	5.5	2.1	36.9	2939	2629	0.387	0.641	300	230	275	215
70	9.8	5.5	2.1	38.6	3276	2843	0.268	0.443	370	285	340	265
95	11.5	5.5	2.2	40.4	3666	3078	0.193	0.32	450	345	415	325
120	12.9	5.5	2.2	41.8	4020	3277	0.153	0.253	510	395	480	370
150	14.5	5.5	2.3	43.6	4456	3528	0.124	0.206	575	445	545	420
185	16	5.5	2.3	45.2	4919	3774	0.0991	0.164	655	510	625	485
240	18.3	5.5	2.4	49.1	6228	4742	0.0754	0.125	770	595	740	575
300	20.5	5.5	2.5	51.3	6999	5142	0.0601	0.1	880	580	850	660
400	23.5	5.5	2.6	55.5	8382	5906	0.074	0.0778	1010	785	990	775

12/20 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	3	65.6	7241	6585	0.524	0.868	175	140	170	135
50	8.3	5.5	3.1	68.6	8073	7137	0.387	0.641	210	165	205	160
70	9.8	5.5	3.2	72.4	9109	7799	0.268	0.443	255	195	255	200
95	11.5	5.5	3.3	76.1	10336	8558	0.193	0.32	305	240	310	240
120	12.9	5.5	3.4	80.5	11661	9414	0.153	0.253	345	270	350	275
150	14.5	5.5	3.6	82.2	14358	11145	0.124	0.206	385	300	400	310
185	16	5.5	3.7	85.8	15958	12017	0.0991	0.164	440	345	455	355
240	18.3	5.5	3.8	90.6	18450	13347	0.0754	0.125	510	400	535	415
300	20.5	5.5	4	95.9	21060	14718	0.0601	0.1	570	445	605	475

12/20 kV 单芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	2	38.6	3695	3479	0.524	0.868	250	195	230	180
50	8.3	5.5	2.1	40.1	4005	3696	0.387	0.641	300	230	275	215
70	9.8	5.5	2.1	41.8	4393	3959	0.268	0.443	370	285	340	265
95	11.5	5.5	2.2	43.6	4831	4243	0.193	0.32	450	345	415	325
120	12.9	5.5	2.2	45	5226	4483	0.153	0.253	510	395	480	370
150	14.5	5.5	2.3	46.8	5710	4782	0.124	0.206	575	445	545	420
185	16	5.5	2.3	48.4	6220	5075	0.0991	0.164	655	510	625	485
240	18.3	5.5	2.4	50.8	7003	5518	0.0754	0.125	770	595	740	575
300	20.5	5.5	2.5	53.2	7833	5976	0.0601	0.1	880	580	850	660
400	23.5	5.5	2.6	57.4	9284	6808	0.074	0.0778	1010	785	990	775

12/20 kV 三芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
35	7	5.5	3	67.5	8229	7574	0.524	0.868	175	140	170	135
50	8.3	5.5	3.1	70.5	9181	8245	0.387	0.641	210	165	205	160
70	9.8	5.5	3.2	74.3	10234	8924	0.268	0.443	255	195	255	200
95	11.5	5.5	3.3	78	11517	9739	0.193	0.32	305	240	310	240
120	12.9	5.5	3.4	82.2	12926	10680	0.153	0.253	345	270	350	275
150	14.5	5.5	3.6	85.8	14258	11450	0.124	0.206	385	300	400	310
185	16	5.5	3.7	89.7	15874	12412	0.0991	0.164	440	345	455	355
240	18.3	5.5	3.8	94.6	18209	13717	0.0754	0.125	510	400	535	415
300	20.5	5.5	4	99.8	20632	15017	0.0601	0.1	570	445	605	475

18/20、18/30 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	5.5	2	35.1	1562	1253	0.387	0.641	225	175	245	190
70	9.8	5.5	2.1	37	1838	1405	0.268	0.443	275	215	305	235
95	11.5	5.5	2.1	38.6	2138	1550	0.193	0.32	330	255	370	285
120	12.9	5.5	2.2	40.2	2446	1703	0.153	0.253	375	290	425	330
150	14.5	5.5	2.2	41.8	2791	1863	0.124	0.206	420	325	485	375
185	16	5.5	2.3	43.6	3200	2054	0.0991	0.164	475	370	555	430
240	18.3	5.5	2.3	45.8	3797	2312	0.0754	0.125	555	430	660	505
300	20.5	5.5	2.4	48.2	4461	2604	0.0601	0.1	630	490	745	580

18/20、18/30 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	8	3.1	69	5290	4350	0.387	0.641	210	165	215	165
70	9.8	8	3.2	72.5	6240	4930	0.268	0.443	265	205	270	205
95	11.5	8	3.4	77	7360	5580	0.193	0.32	310	245	320	250
120	12.9	8	3.5	80	8350	6100	0.153	0.253	360	275	370	285
150	14.5	8	3.6	83.5	9520	6410	0.124	0.206	400	305	420	330
185	16	8	3.7	87	10830	7370	0.0991	0.164	445	350	480	375
240	18.3	8	3.9	92.2	12810	8300	0.0754	0.125	525	410	565	435
300	20.5	8	4	97.3	14920	9300	0.0601	0.1	585	455	640	505

18/20、18/30 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	8	3.3	75.1	7200	6250	0.387	0.641	205	165	210	165
70	9.8	8	3.5	78.7	8230	6910	0.268	0.443	255	200	265	205
95	11.5	8	3.6	84	9410	7620	0.193	0.32	305	240	315	245
120	12.9	8	3.8	87.5	11120	8870	0.153	0.253	345	270	360	280
150	14.5	8	3.9	91.3	12400	9580	0.124	0.206	385	305	410	320
185	16	8	4	94.9	13910	10450	0.0991	0.164	440	350	465	365
240	18.3	8	4.2	100.3	16080	11590	0.0754	0.125	510	400	545	425
300	20.5	8	4.3	105.6	18500	12850	0.0601	0.1	570	450	615	485
400	23.5	8	4.6	112.8	21920	14410	0.047	0.0778	645	515	715	570

18/20、18/30 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	8	3.5	79.7	9790	8870	0.387	0.641	205	165	210	165
70	9.8	8	3.6	83.3	10900	9610	0.268	0.443	255	200	265	205
95	11.5	8	3.7	87.4	12220	10470	0.193	0.32	305	240	315	245
120	12.9	8	3.9	90.8	13440	11220	0.153	0.253	345	270	360	280
150	14.5	8	4	94.6	14880	12100	0.124	0.206	385	305	410	320
185	16	8	4.1	98.2	16420	12990	0.0991	0.164	440	350	465	365
240	18.3	8	4.3	103.7	18770	14340	0.0754	0.125	510	400	545	425

21/35 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	2.1	38.1	1751	1441	0.387	0.641	225	175	245	190
70	9.8	9.3	2.1	40	2035	1602	0.268	0.443	275	215	305	235
95	11.5	9.3	2.2	41.6	2342	1754	0.193	0.32	330	225	370	285
120	12.9	9.3	2.2	43.2	2658	1915	0.153	0.253	375	290	425	330
150	14.5	9.3	2.3	44.8	3010	2082	0.124	0.206	420	325	485	375
185	16	9.3	2.3	46.6	3427	2282	0.0991	0.164	475	370	555	430
240	18.3	9.3	2.4	49	4056	2570	0.0754	0.125	555	430	650	505
300	20.5	9.3	2.5	51.2	4709	2852	0.0601	0.1	630	490	745	580

21/35 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	3.3	75.1	5560	4640	0.387	0.641	210	170	215	165
70	9.8	9.3	3.5	78.6	6450	5160	0.268	0.443	265	200	270	205
95	11.5	9.3	3.6	82.5	7490	5730	0.193	0.32	315	245	325	250
120	12.9	9.3	3.7	85.7	8470	6260	0.153	0.253	355	275	370	290
150	14.5	9.3	3.8	89.4	9640	6860	0.124	0.206	400	315	425	330
185	16	9.3	3.9	92.8	10920	7500	0.0991	0.164	450	350	480	375
240	18.3	9.3	4.1	98.1	12950	8520	0.0754	0.125	525	410	565	440
300	20.5	9.3	4.2	103.1	15060	9520	0.0601	0.1	590	460	645	505

21/35 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	3.6	82.7	8260	7340	0.387	0.641	210	165	210	165
70	9.8	9.3	3.7	86.3	9280	7990	0.268	0.443	260	200	260	200
95	11.5	9.3	3.8	90.4	10500	8740	0.193	0.32	315	245	330	255
120	12.9	9.3	4	93.7	11630	9420	0.153	0.253	350	270	360	280
150	14.5	9.3	4.1	97.5	12970	10200	0.124	0.206	390	300	410	320
185	16	9.3	4.2	101.1	14420	11010	0.0991	0.164	445	345	465	365
240	18.3	9.3	4.4	106.6	16690	12260	0.0754	0.125	515	400	545	425

21/35 kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	2.3	46.9	4065	3756	0.387	0.641	290	225	275	210
70	9.8	9.3	2.4	48.8	4449	4015	0.268	0.443	355	270	340	260
95	11.5	9.3	2.5	51.9	5473	4885	0.193	0.32	430	335	410	320
120	12.9	9.3	2.5	53.3	5867	5124	0.153	0.253	490	380	470	365
150	14.5	9.3	2.6	55.1	6354	5425	0.124	0.206	555	430	535	415
185	16	9.3	2.6	56.9	6886	5741	0.0991	0.164	630	490	610	475
240	18.3	9.3	2.7	59.1	7645	6160	0.0754	0.125	740	575	720	560
300	20.5	9.3	2.8	61.5	8476	6619	0.0601	0.1	850	655	830	640

21/35 kV 单芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	2.3	46.9	4065	3756	0.387	0.641	290	225	275	210
70	9.8	9.3	2.4	48.8	4449	4015	0.268	0.443	355	270	340	260
95	11.5	9.3	2.5	51.9	5473	4885	0.193	0.32	430	335	410	320
120	12.9	9.3	2.5	53.3	5867	5124	0.153	0.253	490	380	470	365
150	14.5	9.3	2.6	55.1	6354	5425	0.124	0.206	555	430	535	415
185	16	9.3	2.6	56.9	6886	5741	0.0991	0.164	630	490	610	475
240	18.3	9.3	2.7	59.1	7645	6160	0.0754	0.125	740	575	720	560
300	20.5	9.3	2.8	61.5	8476	6619	0.0601	0.1	850	655	830	640

21/35 kV 三芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	9.3	3.7	86	10890	9960	0.387	0.641	210	165	210	165
70	9.8	9.3	3.8	89.6	12030	10740	0.268	0.443	260	200	260	200
95	11.5	9.3	4	93.7	13430	11670	0.193	0.32	315	245	330	255
120	12.9	9.3	4.1	97	14630	12420	0.153	0.253	350	270	360	280
150	14.5	9.3	4.2	100.8	16100	13330	0.124	0.206	390	300	410	320
185	16	9.3	4.3	104.4	17680	14260	0.0991	0.164	445	345	465	365

26/35 kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	2.2	41.2	1967	1657	0.387	0.641	225	175	245	190
70	9.8	10.5	2.2	42.9	2243	1809	0.268	0.443	275	215	305	235
95	11.5	10.5	2.3	44.7	2576	1988	0.193	0.32	333	255	370	285
120	12.9	10.5	2.4	46.1	2880	2137	0.153	0.253	370	290	425	330
150	14.5	10.5	2.4	47.9	3260	2331	0.124	0.206	420	325	485	375
185	16	10.5	2.5	49.7	3686	2541	0.0991	0.164	475	370	555	430
240	18.3	10.5	2.5	51.6	4304	2810	0.0754	0.125	555	430	650	505
300	20.5	10.5	2.6	54.3	4991	3134	0.0601	0.1	630	490	745	580

26/35 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	3.6	87.9	6819	5883	0.387	0.641	210	165	215	165
70	9.8	10.5	3.7	91.8	7773	6463	0.268	0.443	260	200	270	210
95	11.5	10.5	3.8	95.2	9010	7232	0.193	0.32	315	245	325	250
120	12.9	10.5	3.9	98.9	10003	7757	0.153	0.253	355	275	370	290
150	14.5	10.5	4	102.1	11337	8529	0.124	0.206	400	315	425	330
185	16	10.5	4.1	107.3	13314	9851	0.0991	0.164	450	350	480	375
240	18.3	10.5	4.2	111.5	14675	10183	0.0754	0.125	525	410	565	440
300	20.5	10.5	4.4	115	16935	11319	0.0601	0.1	590	460	645	505

26/35 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	3.8	90.9	10271	9335	0.387	0.641	210	160	210	165
70	9.8	10.5	3.9	94.9	11480	10169	0.268	0.443	255	200	260	205
95	11.5	10.5	4.1	98.8	12752	10974	0.193	0.32	305	240	315	245
120	12.9	10.5	4.2	102	13932	11686	0.153	0.253	345	270	360	280
150	14.5	10.5	4.3	105.8	15358	12550	0.124	0.206	390	300	405	315
185	16	10.5	4.4	110.3	16927	13464	0.0991	0.164	-	-	-	-
240	18.3	10.5	4.6	114.8	19252	14760	0.0754	0.125	-	-	-	-
300	20.5	10.5	4.7	120.2	21786	16170	0.0601	0.1	-	-	-	-

26/35 kV 单芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	2.5	51.5	5071	4761	0.387	0.641	210	165	215	165
70	9.8	10.5	2.5	53.2	5464	5031	0.268	0.443	260	200	270	210
95	11.5	10.5	2.6	55	5913	5325	0.193	0.32	315	245	325	250
120	12.9	10.5	2.6	56.4	6313	5570	0.153	0.253	355	275	370	290
150	14.5	10.5	2.7	58.2	6808	5880	0.124	0.206	400	315	425	330
185	16	10.5	2.7	59.8	7324	6179	0.0991	0.164	450	350	480	375
240	18.3	10.5	2.8	62.2	8120	6635	0.0754	0.125	525	410	565	440
300	20.5	10.5	2.9	64.6	8965	7108	0.0601	0.1	590	460	645	505

26/35 kV 三芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(YJV32、YJLV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV32	YJLV32	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	3.9	91.9	12620	11740	0.387	0.641	210	165	210	165
70	9.8	10.5	4.1	95.5	13820	12560	0.268	0.443	260	200	260	200
95	11.5	10.5	4.2	99.6	15360	13590	0.193	0.32	330	245	330	255
120	12.9	10.5	4.3	103	16700	14460	0.153	0.253	410	270	360	280
150	14.5	10.5	4.4	106.6	18280	15460	0.124	0.206	465	300	410	320

26/35 kV 单芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(YJV42、YJLV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
					YJV42	YJLV42	铜	铝	铜芯	铝芯	铜芯	铝芯
50	8.3	10.5	2.5	53.2	5885	5576	0.387	0.641	210	165	215	165
70	9.8	10.5	2.5	55.1	6329	5896	0.268	0.443	260	200	270	210
95	11.5	10.5	2.6	56.7	6781	6193	0.193	0.32	315	245	325	250
120	12.9	10.5	2.6	58.3	7230	6487	0.153	0.253	355	275	370	290
150	14.5	10.5	2.7	59.9	7727	6799	0.124	0.206	400	315	425	330
185	16	10.5	2.7	61.7	8295	7150	0.0991	0.164	450	350	480	375
240	18.3	10.5	2.8	64.1	9130	7644	0.0754	0.125	525	410	565	440
300	20.5	10.5	2.9	66.3	9982	8125	0.0601	0.1	590	460	645	505

z6com
