产品说明

煤矿用交联聚乙烯绝缘电力电缆

一、产品标准

本产品按MT818-2009《煤矿用阻燃电缆》及相关企业标准生产，

二、适用规模

本产品适用于工频额定电压10 kV及以下配电网或工业装置中牢固敷设之用。

三、事情温度与敷设条件

a)电缆导体允许恒久最高温度不凌驾90℃。

b)短路时（最长时间不凌驾5S）电缆导体的最高温度不凌驾250℃。

*在地面敷设

d)电缆敷设时情况温度不低于0℃。

e)电缆弯曲半径为：

单芯电缆:20(D+d)±5%

三芯电缆:15(D+d)±5%

四、电缆型号

型号	名称	适用规模

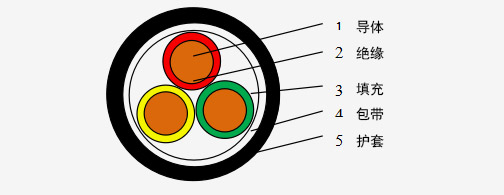

MYJV	煤矿用铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。

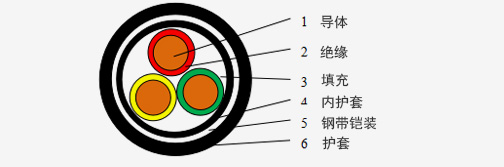

MYJV22	煤矿用铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。

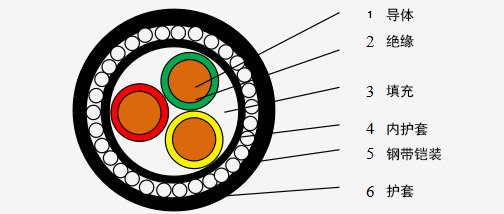

MYJV32	煤矿用铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。

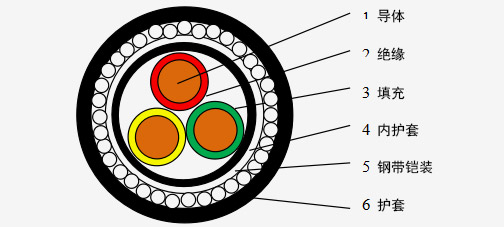

MYJV42	煤矿用铜芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。

五、生产规模

型号	芯数	额定电压（kV）
		0.6/1	1.8/3	3.6/6		6/10、8.7/10
		标称截面
MYJV	3	1.5-300	10-300		25-300	25-300
MYJV22	3	4-300	10-300		25-300	25-300
MYJV32	3	4-300	10-300		25-300	25-300
MYJV42	3	4-300	10-300		25-300	25-300

六、电压试验

1.电压试验应在情况温度下进行,制造方可选择接纳工频交流电压或直流电压.

2.试验电压

0.6/1 kV 工频试验电压为2.5U0+2kV,对应标准额定电压的单相试验电压如下：

额定电压U0kV	0.6	1.8
试验电压kV	3.5	6.5
时间min	5	5

（1）若用三相变压器同时对三芯电缆进行电压试验,相间试验电压应取上表所列数据的1.73倍.

（2）当电压试验接纳直流电压时,直流电压值应为工频交流电压值的2.4倍.

（3）在任何情况下,电压都应逐渐升高到划定值.

（4）电压试验、局部放电试验

1、试验电压应在成盘电缆上进行。施加电压1.5U0时，聚氯乙烯绝缘电缆的放电量应不大于40pC。额定电压U0为8.7 kV及以下的交联聚乙烯绝缘电缆的放电量不大于20 pC。

2、试验电压

3.6/6kV及以上工频试验电压为2.5U0,对应标准额定电压的单相试验电压如下:

额定电压U0kV	3.6/6	6/6、6/10	8.7/10
试验电压kV	11	15	22
时间min	5	5	5

煤矿用聚氯乙烯绝缘阻燃电力电缆

一、产品标准

本产品按MT 818-2009《煤矿用阻然电缆》及相关企业标准生产。

二、适用规模

本产品适用于工频额定电压0.6/1 kV及以下配电网或工业装置中牢固敷设之用。

三、使用特性

工频额定电压：U0/U 0.6/1kV。

电缆导体允许恒久最高温度不凌驾70℃。

电缆敷设时情况温度不低于0℃。

电缆弯曲半径：不小于电缆外径的10倍。

四、电缆型号

型号	名称	适用规模
MVV	煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。
MVV22	煤矿用铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。室内、隧道、电缆沟、竖井或直埋地下等，能蒙受机械外力和一定的拉力。
MVV32	煤矿用铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
MVV42	煤矿用铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

五、电压试验

1.电压试验应在情况温度下进行,制造方可选择接纳工频交流电压或直流电压.

2.试验电压

工频试验电压为2.5U0+2kV,对应标准额定电压的单相试验电压如下:

额定电压U0（kV）	0.6	1.8
试验电压kV	3.5	6.5
时间min	5	5

（1）若用三相变压器同时对三芯电缆进行电压试验,相间试验电压应取上表所列数据的1.73倍.

（2）当电压试验接纳直流电压时,直流电压值应为工频交流电压值的2.4倍.

（3）在任何情况下,电压都应逐渐升高到划定值.

3.敷设装置

*直埋敷设

（1）单芯电缆不接触敷设时电缆中心距离为电缆直径的2倍。

（2）土壤温度：25℃

（3）导体的恒久最高事情温度：70℃

（4）土壤热阻系数：1.0℃M/W

（5）直埋深度：0.7m

差别土壤温度下的载流量修正系数：

土壤温度	20℃	25℃	30℃	35℃	40℃
修正系数	1.04	1	0.96	0.92	0.87

*在空气中的敷设

1.单芯电缆平行敷设时中心距离，185㎜2及以下为电缆直径的2倍；240㎜2及以上为90㎜。

2.周围情况空气温度：40℃

3.导体的恒久最高事情温度：70℃

差别情况温度下的载流量修正系数：

情况空气温度	20℃	25℃	30℃	35℃	40℃	45℃
修正系数	1.2	1.22	1.15	1.08	1	0.91

35kV及以下交联聚乙烯绝缘电力电缆

一、执行标准

本产品执行GB/T 12706-2008及企业标准

阻燃特性切合GB/T 18380-2008、GB/T 19666-2005

二、产品特点及用途

本产品使用于35kV及以下电力输配电系统中，供输配电能用。低烟无卤阻燃、低烟低卤耐火性能高于正常国家划定的阻燃标准，广泛用于机场、核电站、重点水利枢纽工程、石油、化工、交通、高层建筑等阻燃性能要求严格的场合。

三、使用特性

额定电压（U₀/U）：0.6/1kV、3.6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、21/35kV、26/35kV；

电缆导体恒久事情温度为90℃，短路时（最长连续时间不凌驾5秒），电缆导体的最高温度不凌驾250℃；

电缆导体直流电阻切合GB/T 3956的划定；

电缆敷设时的情况温度不低于0℃，最小弯曲半径不小于电缆外径的15倍；

电缆敷设不受落差限制；

工频耐电压试验：

U₀为3.6kV以下电缆；2.5U₀+2kV/5min不击穿。

U₀为3.6kV及以上电缆：3.5U₀/5min不击穿。

局部放电试验：

U₀为18KV及以下时，施加电压1.5U₀电压，放电量不大于20pc。

U₀为18KV以上时，施加电压1.5U₀电压，放电量不大于10pc。

四、产品型号及名称

型号	产品名称
ZC-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆
ZC-YJV22	铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装阻燃电力电缆
ZC-YJV32	铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装阻燃电力电缆
WDZC-YJY	铜芯交联聚乙烯绝缘聚稀烃护套低烟无卤阻燃电力电缆
WDZC-YJV23	铜芯交联聚乙烯绝缘聚稀烃护套钢带铠装低烟无卤阻燃电力电缆
WDZC-YJY32	铜芯交联聚乙烯绝缘聚稀烃护套细钢丝铠装低烟无卤阻燃电力电缆

注：阻燃品级分为：A、B、C三个品级

产品参数

0.6/1 kV 煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆(MYJV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MYJV	铜	铜芯	铜芯
3*1.5	0.7	1.8	10.4	120.8	12.1	27	20
3*2.5	0.7	1.8	11.3	158.5	7.41	35	26
3*4	0.7	1.8	12.2	210.4	4.61	45	34
3*6	0.7	1.8	13.4	280.4	3.08	57	43
3*10	0.7	1.8	16.1	430.7	1.83	77	60
3*16	0.7	1.8	18.4	623.6	1.15	105	83
3*25	0.9	1.8	22.1	947.1	0.727	125	105
3*35	0.9	1.8	24.6	1254	0.524	155	125
3*50	1	1.8	27.9	1660	0.387	185	160
3*70	1.1	1.9	32.8	2353	0.268	225	200
3*95	1.1	2	37.1	3179	0.193	270	245
3*120	1.2	2.1	41.2	3983	0.153	310	285
3*150	1.4	2.3	45.8	4909	0.124	345	325
3*185	1.6	2.4	50.9	6104	0.0991	390	375
3*240	1.7	2.6	57.4	7941	0.0754	450	440
3*300	1.8	2.8	63.4	9890	0.0601	515	505

0.6/1 kV 煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MYJV22)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV22	铜	铜芯	铜芯
3*2.5	0.7	-	1.8	13.1	254.9	7.41	35	26
3*4	0.7	0.2	1.8	14	316.5	4.61	45	34
3*6	0.7	0.2	1.8	15.2	397.2	3.08	57	43
3*10	0.7	0.2	1.8	17.9	560.9	1.83	77	60
3*16	0.7	0.2	1.8	20.2	773.3	1.15	105	83
3*25	0.9	0.2	1.8	23.9	1130	0.727	125	105
3*35	0.9	0.2	1.8	26.4	1458	0.524	155	125
3*50	1	0.5	1.8	29.7	1893	0.387	185	160
3*70	1.1	0.5	2	36.2	2967	0.268	225	200
3*95	1.1	0.5	2	40.5	3872	0.193	270	245
3*120	1.2	0.5	2.1	44.6	4753	0.153	310	285
3*150	1.4	0.5	2.3	49.2	5762	0.124	345	325
3*185	1.6	0.5	2.4	54.3	7051	0.0991	390	375
3*240	1.7	0.5	2.6	60.8	9006	0.0754	450	440
3*300	1.8	0.5	2.7	66.8	11067	0.0601	515	505

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1×1.5	0.7	1.4	7	53	12.1	25	35
1×2.5	0.7	1.4	8	68	7.41	30	45
1×4	0.7	1.4	8.5	87	4.61	45	60
1×6	0.7	1.4	9.5	110	3.08	55	70
1×10	0.7	1.4	11	115	1.83	75	95
1×16	0.7	1.4	12	220	1.15	100	125
1×25	0.9	1.4	14	345	0.727	140	160
1×35	0.9	1.4	15	424	0.524	175	190
1╳50	1	1.4	17	555	0.387	210	225
1╳70	1.1	1.5	19	770	0.268	270	280
1╳95	1.1	1.5	22	1040	0.193	340	335
1╳120	1.2	1.6	23.5	1290	0.153	400	380
1╳150	1.4	1.6	26	1590	0.124	460	425
1╳185	1.6	1.8	29	1944	0.0991	530	480
1╳240	1.7	1.8	32.5	2510	0.0754	625	555
1╳300	1.8	2	35	3076	0.0601	720	630
1╳400	2	2.2	38	4096	0.047	845	705

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY两芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
2×1.5	0.7	1.8	11	103	12.1	25	30
2×2.5	0.7	1.8	12	131	7.41	30	35
2×4	0.7	1.8	13	168	4.61	40	50
2×6	0.7	1.8	15	216	3.08	50	60
2×10	0.7	1.8	18	328	1.83	65	80
2×16	0.7	1.8	21	461	1.15	85	100
2×25	0.9	1.8	24.5	659	0.727	115	130
2×35	0.9	1.8	24	868	0.524	145	155
2╳50	1	1.8	26	1116	0.387	175	185
2╳70	1.1	1.9	27	1514	0.268	220	225
2╳95	1.1	2	30.5	2017	0.193	270	270
2╳120	1.2	2.1	34	2526	0.153	315	305
2╳150	1.4	2.2	37.5	3139	0.124	360	345
2╳185	1.6	2.4	49	3814	0.0991	420	390

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3×1.5	0.7	1.8	12	145	12.1	25	30
3×2.5	0.7	1.8	13	185	7.41	30	35
3×4	0.7	1.8	14	250	4.61	40	50
3×6	0.7	1.8	15.5	320	3.08	50	60
3×10	0.7	1.8	17.5	450	1.83	65	80
3×16	0.7	1.8	20	640	1.15	85	100
3×25	0.9	1.8	25	940	0.727	115	130
3×35	0.9	1.8	28	1260	0.524	145	155
3╳50	1	1.8	32	1670	0.387	175	185
3╳70	1.1	2	36	2280	0.268	220	225
3╳95	1.1	2.1	40	3020	0.193	270	270
3╳120	1.2	2.2	45	3795	0.153	315	305
3╳150	1.4	2.3	50	4750	0.124	360	345
3╳185	1.6	2.5	53.5	5654	0.0991	420	390
3╳240	1.7	2.7	60	7243	0.0754	500	455
3╳300	1.8	3	67	8832	0.0601	580	520

0.6/1 kV 煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MYJV32)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV32	铜	铜芯	铜芯
3*10	0.7	0.8	1.8	21.7	1049	1.83	65	80
3*16	0.7	0.8	1.8	24	1323	1.15	85	100
3*25	0.9	1.6	1.8	27.7	1779	0.727	115	130
3*35	0.9	0.6	1.8	30.2	2174	0.524	145	155
3*50	1	1.6	1.9	33.9	2729	0.387	175	185
3*70	1.1	2	2	39.6	3854	0.268	220	225
3*95	1.2	2	2.2	43.9	4862	0.193	270	270
3*120	1.2	2	2.3	48	5840	0.153	315	305
3*150	1.4	2.5	2.4	53.8	7498	0.124	360	345
3*185	1.6	2.5	2.6	59.3	9020	0.0991	420	390
3*240	1.7	2.5	2.7	66	11237	0.0754	500	455
3*300	1.8	2.5	2.9	72	13521	0.0601	550	520

3.6/6 kV 煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV	铜	铜芯	铜芯
25	6	2.5	2.1	36.6	1745	0.727	160	165
35	7	2.5	2.2	39	2125	0.524	190	205
50	8.3	2.5	2.3	42	2671	0.387	225	245
70	9.8	2.5	2.4	45.8	3395	0.268	275	305
95	11.5	2.5	2.5	49.5	4252	0.193	330	370
120	12.9	2.5	2.6	52.7	5093	0.153	375	430
150	14.5	2.5	2.8	56.5	6119	0.124	425	490
185	16	2.5	2.9	60.2	7265	0.0991	480	560
240	18.3	2.6	3	65.8	9092	0.0754	555	665
300	20.5	2.8	3.2	71.8	11123	0.0601	630	765

3.6/6 kV 煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MYJV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV22	铜	铜芯	铜芯
25	6	2.5	2.3	42.8	2769	0.727	125	120
35	7	2.5	2.3	45.2	3210	0.524	155	140
50	8.3	2.5	2.4	48.2	3833	0.387	180	165
70	9.8	2.5	2.6	52	4656	0.268	220	210
95	11.5	2.5	2.7	55.9	5632	0.193	265	255
120	12.9	2.5	2.8	59.1	6557	0.153	300	290
150	14.5	2.5	2.9	62.7	7653	0.124	340	330
185	16	2.5	3.1	66.4	8895	0.0991	380	375
240	18.3	2.6	3.2	72	10865	0.0754	435	435
300	20.5	2.8	3.4	79	13230	0.0601	485	495

3.6/6 kV煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MYJV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV32	铜	铜芯	铜芯
25	6	2.5	2.3	46	4003	0.727	140	140
35	7	2.5	2.4	49.9	5080	0.524	170	155
50	8.3	2.5	2.6	52.9	5849	0.387	200	187
70	9.8	2.5	2.7	56.7	6805	0.268	245	235
95	11.5	2.5	2.8	60.4	7956	0.193	298	307
120	12.9	2.5	2.9	63.6	8958	0.153	337	353
150	14.5	2.5	3	67.2	10252	0.124	376	403
185	16	2.5	3.2	71.1	11657	0.0991	421	460
240	18.3	2.6	3.4	76.7	13862	0.0754	481	541
300	20.5	2.8	3.6	83.7	16503	0.0601	515	545

3.6/6 kV 煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(MYJV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV42	铜	铜芯	铜芯
25	6	2.5	2.3	49.2	5289	0.727	140	140
35	7	2.5	2.4	51.6	5798	0.524	170	155
50	8.3	2.5	2.6	54.6	6685	0.387	200	187
70	9.8	2.5	2.7	58.6	7681	0.268	245	235
95	11.5	2.5	2.8	62.3	8887	0.193	298	307
120	12.9	2.5	2.9	65.5	9969	0.153	337	353
150	14.5	2.5	3	69.1	11320	0.124	376	403
185	16	2.5	3.2	72.8	12711	0.0991	421	460
240	18.3	2.6	3.4	78.4	15010	0.0754	481	541
300	20.5	2.8	3.6	85.4	17783	0.0601	515	545

6/6、6/10 kV煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆(MYJV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV	铜	铜芯	铜芯
25	6	3.4	2.2	41.1	2017	0.727	125	120
35	7	3.4	2.3	43.3	2392	0.524	155	140
50	8.3	3.4	2.4	46.3	2956	0.387	180	165
70	9.8	3.4	2.5	50.4	3725	0.268	220	210
95	11.5	3.4	2.7	54	4603	0.193	265	255
120	12.9	3.4	2.8	57.2	5463	0.153	300	290
150	14.5	3.4	2.9	60.9	6489	0.124	340	330
185	16	3.4	3	64.5	7654	0.0991	380	375
240	18.3	3.4	3.2	69.7	9471	0.0754	435	435
300	20.5	3.4	3.3	74.6	11404	0.0601	485	495

6/6、6/10 kV 煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MYJV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV22	铜	铜芯	铜芯
25	6	3.4	2.4	47.3	3155	0.727	150	135
35	7	3.4	2.5	49.7	3610	0.524	175	165
50	8.3	3.4	2.6	52.7	4252	0.387	205	195
70	9.8	3.4	2.7	56.6	5102	0.268	255	245
95	11.5	3.4	2.8	60.2	6073	0.193	300	300
120	12.9	3.4	2.9	63.4	7016	0.153	345	345
150	14.5	3.4	3.1	67.1	8137	0.124	385	390
185	16	3.4	3.2	70.7	9395	0.0991	435	445
240	18.3	3.4	3.4	76.9	11521	0.0754	505	525
300	20.5	3.4	3.6	82	13626	0.0601	565	595

6/6、6/10 kV 煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MYJV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV32	铜	铜芯	铜芯
25	6	3.4	2.4	51.8	5101	0.727	140	140
35	7	3.4	2.5	54.2	5648	0.524	171	161
50	8.3	3.4	2.6	57.2	6434	0.387	201	192
70	9.8	3.4	2.7	61.1	7413	0.268	250	256
95	11.5	3.4	2.8	64.9	8611	0.193	298	313
120	12.9	3.4	2.9	68.1	9632	0.153	337	361
150	14.5	3.4	3.1	71.8	10952	0.124	375	409
185	16	3.4	3.2	75.4	12346	0.0991	420	465
240	18.3	3.4	3.4	81.6	14696	0.0754	480	544
300	20.5	3.4	3.6	-	-	0.0601	545	580

6/6、6/10 kV 煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(MYJV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV42	铜	铜芯	铜芯
25	6	3.4	2.4	53.7	5920	0.727	140	140
35	7	3.4	2.5	56.1	6444	0.524	171	161
50	8.3	3.4	2.6	59.1	7349	0.387	201	192
70	9.8	3.4	2.7	63	8345	0.268	250	256
95	11.5	3.4	2.8	66.6	9570	0.193	298	313
120	12.9	3.4	2.9	69.8	10671	0.153	337	361
150	14.5	3.4	3.1	73.5	12044	0.124	375	409
185	16	3.4	3.2	77.3	13486	0.0991	420	465
240	18.3	3.4	3.4	83.5	16036	0.0754	480	544
300	20.5	3.4	3.6	88.4	18340	0.0601	545	580

8.7/10 kV 煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆(MYJV)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV	铜	铜芯	铜芯
25	6	4.5	2.4	46.4	2361	0.727	125	120
35	7	4.5	2.5	48.8	2772	0.524	155	140
50	8.3	4.5	2.6	51.8	3357	0.387	180	165
70	9.8	4.5	2.7	55.6	4131	0.268	220	210
95	11.5	4.5	2.8	59.3	5036	0.193	265	255
120	12.9	4.5	2.9	62.5	5919	0.153	300	290
150	14.5	4.5	3	66.4	6998	0.124	340	330
185	16	4.5	3.2	70	8189	0.0991	380	375
240	18.3	4.5	3.3	75.1	10043	0.0754	435	435
300	20.5	4.5	3.5	80.1	12013	0.0601	485	495

8.7/10 kV 煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MYJV22)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV22	铜	铜芯	铜芯
25	6	4.5	2.6	52.8	3660	0.727	150	140
35	7	4.5	2.6	55	4109	0.524	175	170
50	8.3	4.5	2.8	58	4771	0.387	210	205
70	9.8	4.5	2.9	62	5671	0.268	255	250
95	11.5	4.5	3	65.7	6672	0.193	305	310
120	12.9	4.5	3.1	68.9	7639	0.153	350	350
150	14.5	4.5	3.2	72.6	8787	0.124	390	400
185	16	4.5	3.4	77.2	10247	0.0991	440	450
240	18.3	4.5	3.5	82.3	13045	0.0754	510	530
300	20.5	4.5	3.8	87.5	15244	0.0601	565	605

8.7/10 kV 煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MYJV32)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV32	铜	铜芯	铜芯
25	6	4.5	2.7	57.3	5840	0.727	140	140
35	7	4.5	2.8	59.7	6404	0.524	175	177
50	8.3	4.5	2.9	62.7	7213	0.387	206	212
70	9.8	4.5	3	66.5	8218	0.268	251	264
95	11.5	4.5	3.1	70.2	9352	0.193	298	320
120	12.9	4.5	3.2	73.4	10460	0.153	336	365
150	14.5	4.5	3.3	77.3	11838	0.124	375	415
185	16	4.5	3.5	81.9	13482	0.0991	419	470
240	18.3	4.5	3.7	-	-	0.0754	479	549

8.7/10 kV 煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆(MYJV42)

标称截面㎜²	导体直径㎜	绝缘厚度㎜	护套厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
					电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
					MYJV42	铜	铜芯	铜芯
25	6	4.5	2.7	59.2	6755	0.727	140	140
35	7	4.5	2.8	61.6	7296	0.524	175	177
50	8.3	4.5	2.9	64.6	8122	0.387	206	212
70	9.8	4.5	3	68.4	9247	0.268	251	264
95	11.5	4.5	3.1	72.1	10500	0.193	298	320
120	12.9	4.5	3.2	75.3	11624	0.153	336	365
150	14.5	4.5	3.3	79	13024	0.124	375	415
185	16	4.5	3.5	83.8	14758	0.0991	419	470
240	18.3	4.5	3.7	88.7	16951	0.0754	479	549

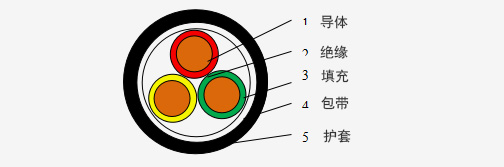

0.6/1 kV 煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV	铜	铜芯	铜芯
3*2.5	0.8	1.8	11.8	186.5	7.41	29	19
3*4	1	1.8	13.7	264.5	4.61	38	26
3*6	1	1.8	14.8	335.1	3.08	47	32
3*10	1	1.8	17.6	514	1.83	65	46
3*16	1	1.8	19.8	728.1	1.15	84	60
3*25	1.2	1.8	23.6	1084	0.727	110	77
3*35	1.2	1.8	26.1	1422	0.524	130	95
3*50	1.4	1.8	26.54	1801	0.387	155	115
3*70	1.4	1.9	28.75	2415	0.268	195	145
3*95	1.6	2.1	33.7	3255	0.193	230	185
3*120	1.6	2.2	37.1	4037	0.153	260	210
3*150	1.8	2.3	41.9	5028	0.124	300	245
3*185	2	2.5	45.9	6180	0.0991	335	280
3*240	2.2	2.7	51.7	7947	0.0754	390	335

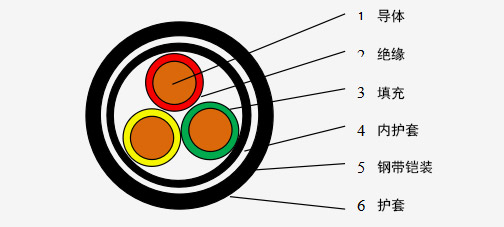

0.6/1 kV 煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV22	铜	铜芯	铜芯
3*4	1	1.8	17.3	489.1	4.61	-	-
3*6	1	1.8	18.4	577.1	3.08	-	-
3*10	1	1.8	21.2	800	1.83	65	46
3*16	1	1.8	23.5	1050	1.15	84	60
3*25	1.2	1.8	27.2	1465	0.727	110	77
3*35	1.2	1.9	30.7	2150	0.524	130	95
3*50	1.4	2	31.4	2453	0.387	155	115
3*70	1.4	2.2	33.6	3116	0.268	195	145
3*95	1.6	2.4	38.3	4053	0.193	230	185
3*120	1.6	2.5	41.9	4930	0.153	260	210
3*150	1.8	2.6	47.1	6075	0.124	300	245
3*185	2	2.8	50.9	7300	0.0991	335	280
3*240	2.2	3	57	9231	0.0754	390	335
3*300	2.4	3.2	-	-	0.0601	435	375

0.6/1 kV 煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MVV32)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV32	铜	铜芯	铜芯
3*10	1	1.8	23	1172	1.83	65	46
3*16	1	1.8	25.3	1457	1.15	84	60
3*25	1.2	1.8	29	1936	0.727	110	77
3*35	1.2	1.9	31.7	2359	0.524	130	95
3*50	1.4	2	36.4	3246	0.387	155	115
3*70	1.4	2.2	41.1	4164	0.268	195	145
3*95	1.6	2.4	47.4	5798	0.193	230	185
3*120	1.6	2.5	51.3	6836	0.153	260	210
3*150	1.8	2.6	55.9	8061	0.124	300	245
3*185	2	2.8	61.4	9640	0.0991	335	280
3*240	2.2	3	68.5	12002	0.0754	390	335
3*300	2.4	3.2	75.2	14469	0.0601	435	375

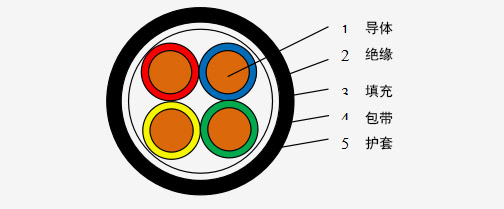

0.6/1 kV 四芯煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV	铜	铜芯	铜芯
4*1.5	0.8	1.8	11.6	160.7	12.1	22	15
4*2.5	0.8	1.8	12.6	211.2	7.41	29	19
4*4	1	1.8	14.7	304.8	4.61	38	26
4*6	1	1.8	15.9	400.2	3.08	47	32
4*10	1	1.8	19	609.5	1.83	65	46
4*16	1	1.8	21.6	871.4	1.15	84	60
4*25	1.2	1.8	25.7	1316	0.727	110	77
4*35	1.2	1.8	28.5	1732	0.524	130	95
4*50	1.4	1.9	32.9	2327	0.387	155	115
4*70	1.4	2.1	38.1	3264	0.268	195	145
4*95	1.6	2.2	43.8	4455	0.193	230	185
4*120	1.6	2.4	48.1	5530	0.153	260	210
4*150	1.8	2.5	53	6266	0.124	300	245
4*185	2	2.7	59	8431	0.0991	335	280
4*240	2.2	2.9	61.9	10972	0.0754	390	335

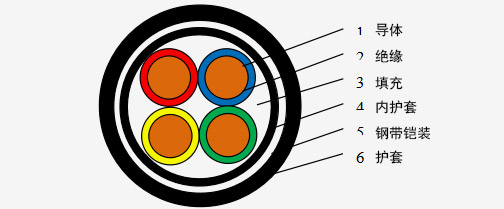

0.6/1 kV 四芯煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV22	铜	铜芯	铜芯
4*4	1	1.8	16.5	434.5	4.61	38	27
4*6	1	1.8	17.7	542.2	3.08	47	33
4*10	1	1.8	20.8	764.1	1.83	65	47
4*16	1	1.8	23.4	1048	1.15	84	61
4*25	1.2	1.8	27.5	1529	0.727	110	79
4*35	1.2	1.8	30.3	1969	0.524	130	97
4*50	1.4	1.9	36.7	2960	0.387	155	117
4*70	1.4	2.1	41.3	3956	0.268	195	148
4*95	1.6	2.2	47.2	5273	0.193	230	189
4*120	1.6	2.4	51.3	6403	0.153	260	214
4*150	1.8	2.6	56.4	7757	0.124	300	250
4*185	2	2.8	62.4	9524	0.0991	335	284
4*240	2.2	3	70.1	12207	0.0754	390	341
4*300	2.4	3.2	77.3	15044	0.0601	435	382

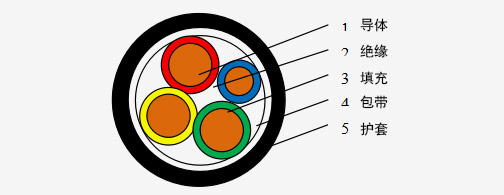

0.6/1 kV 3+1芯煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV	铜	铜芯	铜芯
34+12.5	1	1.8	14.1	280.5	4.61	38	26
34+12.5	0.8	1.8	14.1	280.5	7.41	38	26
36+14	1	1.8	15.6	375.5	3.08	47	32
36+14	1	1.8	15.6	375.5	4.61	47	32
310+16	1	1.8	18.2	555.2	1.83	65	46
310+16	1	1.8	18.2	555.2	3.08	65	46
316+110	1	1.8	20.9	804.2	1.15	84	60
316+110	1	1.8	20.9	804.2	1.83	84	60
325+116	1.2	1.8	24.6	1202	0.727	110	77
325+116	1	1.8	24.6	1202	1.15	110	77
335+116	1.2	1.8	26.7	1511	0.524	130	95
335+116	1	1.8	26.7	1511	1.15	130	95
350+125	1.4	1.9	31.1	2071	0.387	155	115
350+125	1.2	1.9	31.1	2071	0.727	155	115
370+135	1.4	2	35.6	2868	0.268	195	145
370+135	1.2	2	35.6	2868	0.524	195	145
395+150	1.6	2.2	37.8	3859	0.193	230	185
395+150	1.4	2.2	37.8	3859	0.387	230	185
3120+170	1.6	2.4	39	4851.3	0.153	260	210
3120+170	1.4	2.4	39	4851.3	0.268	260	210
3150+170	1.8	2.6	41	5745.5	0.124	300	245
3150+170	1.4	2.6	41	5745.5	0.268	300	245
3185+195	2	2.8	42.3	7160	0.099	335	285
3185+195	1.6	2.8	42.3	7160	0.193	335	285

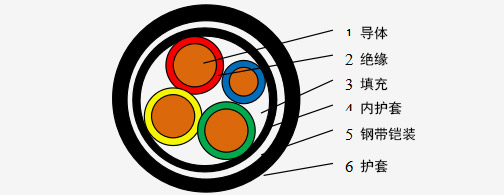

0.6/1 kV 3+1芯煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV22	铜	铜芯	铜芯
34+12.5	1	1.8	16.9	521.2	4.61	38	26
34+12.5	0.8	1.8	16.9	521.2	7.41	38	26
36+14	1	1.8	18.4	709.7	3.08	47	32
36+14	1	1.8	18.4	709.7	4.61	47	32
310+16	1	1.8	21	981.9	1.83	65	46
310+16	1	1.8	21	981.9	3.08	65	46
316+110	1	1.8	23.7	1412	1.15	84	60
316+110	1	1.8	23.7	1412	1.83	84	60
325+116	1.2	1.8	27.4	1740	0.727	110	77
325+116	1	1.8	27.4	1740	1.15	110	77
335+116	1.2	1.8	29.5	2214	0.524	130	95
335+116	1	1.8	29.5	2214	1.15	130	95
350+125	1.4	1.9	33.9	2248	0.387	155	115
350+125	1.2	1.9	33.9	2248	0.727	155	115
370+135	1.4	2.1	39.3	3539	0.268	195	145
370+135	1.2	2.1	39.3	3539	0.524	195	145
395+150	1.6	2.2	44.7	4679	0.193	230	185
395+150	1.4	2.2	44.7	4679	0.387	230	185
3120+170	1.6	2.4	49.1	5797	0.153	260	210
3120+170	1.4	2.4	49.1	5797	0.268	260	210
3150+170	1.8	2.5	52.8	6791	0.124	300	245
3150+170	1.4	2.5	52.8	6791	0.268	300	245
3185+195	2	2.6	58.5	8415	0.099	335	280
3185+195	1.6	2.6	58.5	8415	0.193	335	280
3240+1120	2.2	2.8	65.3	10702	0.0754	390	335
3240+1120	1.6	2.8	65.3	10702	0.153	390	335

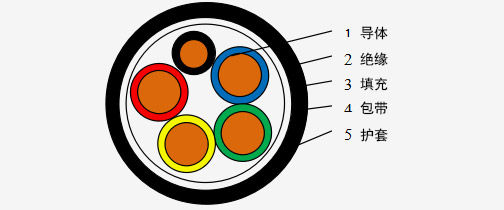

0.6/1 kV 4+1芯煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV	铜	铜芯	铜芯
44+12.5	1	1.8	15.4	343.4	4.61	38	26
44+12.5	0.8	1.8	15.4	343.4	7.41	38	26
46+14	1	1.8	17	460.9	3.08	47	32
46+14	1	1.8	17	460.9	4.61	47	32
410+16	1	1.8	20	690.2	1.83	65	46
410+16	1	1.8	20	690.2	3.08	65	46
416+110	1	1.8	23	1002	1.15	84	60
416+110	1	1.8	23	1002	1.83	84	60
425+116	1.2	1.8	27.3	1508	0.727	110	77
425+116	1	1.8	27.3	1508	1.15	110	77
435+116	1.2	1.8	29.7	1919	0.524	130	95
435+116	1	1.8	29.7	1919	1.15	130	95
450+125	1.4	2	35.2	2652	0.387	155	115
450+125	1.2	2	35.2	2652	0.727	155	115
470+135	1.4	2.1	39.9	3657	0.268	195	145
470+135	1.2	2.1	39.9	3657	0.524	195	145
495+150	1.6	2.3	43.5	4562	0.193	230	185
495+150	1.4	2.3	43.5	4562	0.387	230	185
4120+170	1.6	2.5	51.1	6380	0.153	260	210
4120+170	1.4	2.5	51.1	6380	0.268	260	210
4150+170	1.8	2.6	55.5	7538	0.124	300	245
4150+170	1.4	2.6	55.5	7538	0.268	300	245
4185+195	2	2.8	62.1	9488	0.099	335	285
4185+195	1.6	2.8	62.1	9488	0.193	335	285
4240+1120	2.2	3	69.8	12277	0.0754	390	335
4240+1120	1.6	3	69.8	12277	0.153	390	335

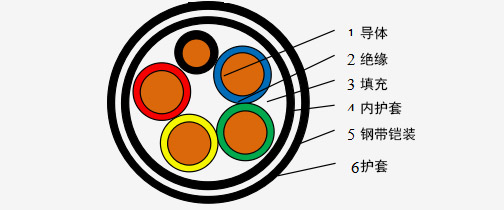

0.6/1 kV 4+1芯煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
				电缆重量近似 kg/km	20℃导体最大直流电阻 Ω/㎞	土壤敷设	空气敷设
				MVV22	铜	铜芯	铜芯
44+12.5	1	1.8	17.2	480.2	4.61	38	26
44+12.5	0.8	1.8	17.2	480.2	7.41	38	26
46+14	1	1.8	18.8	613.2	3.08	47	32
46+14	1	1.8	18.8	613.2	4.61	47	32
410+16	1	1.8	21.8	853.4	1.83	65	46
410+16	1	1.8	21.8	853.4	3.08	65	46
416+110	1	1.8	24.8	1191	1.15	84	60
416+110	1	1.8	24.8	1191	1.83	84	60
425+116	1.2	1.8	29.1	1734	0.727	110	77
425+116	1	1.8	29.1	1734	1.15	110	77
435+116	1.2	1.9	31.7	2180	0.524	130	95
435+116	1	1.9	31.7	2180	1.15	130	95
450+125	1.4	2	38.5	3291	0.387	155	115
450+125	1.2	2	38.5	3291	0.727	155	115
470+135	1.4	2.2	43.3	4403	0.268	195	145
470+135	1.2	2.2	43.3	4403	0.524	195	145
495+150	1.6	2.4	49.6	5869	0.193	230	185
495+150	1.4	2.4	49.6	5869	0.387	230	185
4120+170	1.6	2.5	54.3	7234	0.153	260	210
4120+170	1.4	2.5	54.3	7234	0.268	260	210
4150+170	1.8	2.7	58.9	8570	0.124	300	245
4150+170	1.4	2.7	58.9	8570	0.268	300	245
4185+195	2	2.9	65.5	10638	0.099	335	280
4185+195	1.6	2.9	65.5	10638	0.193	335	280
4240+1120	2.2	3.1	73.2	13571	0.0754	390	335
4240+1120	1.6	3.1	73.2	13571	0.153	390	335

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY四芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
4×1.5	0.7	1.8	13	139	12.1	21	26
4×2.5	0.7	1.8	14	150	7.41	28	35
4×4	0.7	1.8	15	253	4.61	37	46
4×6	0.7	1.8	17	337	3.08	47	56
4×10	0.7	1.8	19	501	1.83	64	76
4×16	0.7	1.8	23	778	1.15	84	98
4×25	0.9	1.8	27	1160	0.727	115	126
4×35	0.9	1.8	30.5	1554	0.524	141	152
4╳50	1	1.9	35	2148	0.387	172	181
4╳70	1.1	2.1	37	2928	0.268	218	222
4╳95	1.1	2.2	41	3954	0.193	269	267
4╳120	1.2	2.3	45.5	4925	0.153	313	305
4╳150	1.4	2.5	52	6238	0.124	359	344
4╳185	1.6	2.7	56	7562	0.0991	405	383
4╳240	1.7	3	62	9660	0.0754	451	422
4╳300	1.8	3.3	68	11758	0.0601	497	461

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY 3+1芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳4+1╳2.5	0.7/0.7	1.8	15	236	4.61	40	55
3╳6+1╳4	0.7/0.7	1.8	16	316	3.08	50	65
3╳10+1╳6	0.7/0.7	1.8	18	460	1.83	70	90
3╳16+1╳10	0.7/0.7	1.8	21	679	1.15	90	110
3╳25+1╳16	0.7/0.7	1.8	26	1065	0.727	130	150
3╳35+1╳16	0.9/0.7	1.8	28	1368	0.524	165	185
3╳50+1╳25	1.0/0.9	1.9	30	1901	0.387	200	210
3╳70+1╳35	1.1/0.9	2	34	2585	0.268	258	265
3╳95+1╳50	1.1/1.0	2.2	38	3718	0.193	320	305
3╳120+1╳70	1.2/1.1	2.3	43.5	4443	0.153	380	360
3╳150+1╳70	1.4/1.1	2.4	47	5326	0.124	440	400
3╳185+1╳95	1.6/1.1	2.6	52	6628	0.0991	505	435
3╳240+1╳120	1.7/1.2	2.8	58	8501	0.0754	603	514
3╳300+1╳150	1.8/1.2	3.2	64	10320	0.0601	700	605

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY 3+2芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳4+2╳2.5	0.7/0.7	1.8	15.5	370	4.61	37	44
3╳6+2╳4	0.7/0.7	1.8	16.5	430	3.08	46	54
3╳10+2╳6	0.7/0.7	1.8	19	630	1.83	63	73
3╳16+2╳10	0.7/0.7	1.8	22.5	990	1.15	84	94
3╳25+2╳16	0.7/0.7	1.8	25.5	1410	0.727	109	120
3╳35+2╳16	0.9/0.7	1.8	27.5	1780	0.524	132	144
3╳50+2╳25	1.0/0.9	1.9	32.5	2270	0.378	159	169
3╳70+2╳35	1.1/0.9	2	36	3120	0.268	195	205
3╳95+2╳50	1.1/1.0	2.2	41	4180	0.193	237	245
3╳120+2╳70	1.2/1.1	2.4	46	5380	0.153	273	278
3╳150+2╳70	1.4/1.1	2.5	49	6310	0.124	310	309
3╳185+2╳95	1.6/1.1	2.7	54.5	7890	0.0991	355	347
3╳240+2╳120	1.7/1.2	2.9	60.5	10050	0.0754	416	398

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY 4+1芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
4╳4+1╳2.5	0.7/0.7	1.8	16	340	4.61	37	44
4╳6+1╳4	0.7/0.7	1.8	17.5	450	3.08	46	54
4╳10+1╳6	0.7/0.7	1.8	20.5	670	1.83	63	73
4╳16+1╳10	0.7/0.7	1.8	23.5	1050	1.15	84	94
4╳25+1╳16	0.7/0.7	1.8	27.5	1500	0.727	109	120
4╳35+1╳16	0.9/0.7	1.8	30	1960	0.524	132	144
4╳50+1╳25	1.0/0.9	1.9	35	2500	0.387	159	169
4╳70+1╳35	1.1/0.9	2	41	3450	0.268	195	205
4╳95+1╳50	1.1/1.0	2.1	45	4600	0.193	237	245
4╳120+1╳70	1.2/1.1	2.3	51	5850	0.153	273	278
4╳150+1╳70	1.4/1.1	2.5	55	7060	0.124	310	309
4╳185+1╳95	1.6/1.1	2.6	60.5	8930	0.0991	355	347
4╳240+1╳120	1.7/1.2	2.8	66	11170	0.0754	416	398

0.6/1kV ZC-YJV、WDZC-YJY、WDZN-YJY 五芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
5×1.5	0.7	1.8	12.4	190	12.1	21	25
5×2.5	0.7	1.8	13.5	250	7.41	28	33
5×4	0.7	1.8	14.8	360	4.61	37	44
5×6	0.7	1.8	16.2	470	3.08	46	54
5×10	0.7	1.8	19.6	710	1.83	63	73
5×16	0.7	1.8	22.4	1050	1.15	84	94
5×25	0.9	1.8	27.2	1580	0.727	109	120
5×35	0.9	1.8	30.5	2130	0.524	132	144
5╳50	1	1.9	35.5	2730	0.387	159	169
5╳70	1.1	2.1	43	3780	0.268	195	205
5╳95	1.1	2.2	47.5	5030	0.193	237	245
5╳120	1.2	2.4	52	6330	0.153	273	278
5╳150	1.4	2.5	58	7820	0.124	310	309
5╳185	1.6	2.9	66	9580	0.0991	355	347

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 两芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
2×4	0.7	1.8	18	325	4.61	37	46
2×6	0.7	1.8	19	387	3.08	47	56
2×10	0.7	1.8	22.5	538	1.83	64	76
2×16	0.7	1.8	235	700	1.15	84	98
2×25	0.9	1.8	28.5	939	0.727	115	126
2×35	0.9	1.8	30	1174	0.524	141	152
2╳50	1	1.8	32	1393	0.387	172	181
2╳70	1.1	2	34	2132	0.268	218	222
2╳95	1.1	2.1	38.5	2694	0.193	269	267
2╳120	1.2	2.3	42	3276	0.153	313	305
2╳150	1.4	2.4	46	3997	0.124	359	344
2╳185	1.6	2.5	50	4720	0.0991	405	383

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3×4	0.7	1.8	19.4	390	4.61	37	46
3×6	0.7	1.8	20.2	471	3.08	47	56
3×10	0.7	1.8	22	622	1.83	64	76
3×16	0.7	1.8	25	1005	1.15	84	98
3×25	0.9	1.8	28.5	1371	0.727	115	126
3×35	0.9	1.8	30	1724	0.524	141	152
3╳50	1	1.8	32.5	2247	0.387	172	181
3╳70	1.1	2	36.2	3023	0.268	218	222
3╳95	1.1	2.1	39.5	3825	0.193	269	267
3╳120	1.2	2.2	47	4642	0.153	313	305
3╳150	1.4	2.3	48.5	5737	0.124	359	344
3╳185	1.6	2.5	51	6892	0.0991	405	383
3╳240	1.7	2.7	58	8017	0.0754	451	422
3╳300	1.8	3	69.5	9142	0.0601	497	461

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 四芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
4×4	0.7	1.8	17	253	4.61	37	46
4×6	0.7	1.8	19	337	3.08	47	56
4×10	0.7	1.8	21	501	1.83	64	76
4×16	0.7	1.8	25	778	1.15	84	98
4×25	0.9	1.8	29	1160	0.727	115	126
4×35	0.9	1.8	32.5	1554	0.524	141	152
4╳50	1	1.9	37	2148	0.387	172	181
4╳70	1.1	2.1	39	2928	0.268	218	222
4╳95	1.1	2.2	43	3954	0.193	269	267
4╳120	1.2	2.3	47.5	4925	0.153	313	305
4╳150	1.4	2.5	54	6238	0.124	359	344
4╳185	1.6	2.7	58	7562	0.0991	405	383
4╳240	1.7	3	66	9660	0.0754	451	422

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 3+1芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳4+1╳2.5	0.7/0.7	1.8	17	236	4.61	40	55
3╳6+1╳4	0.7/0.7	1.8	18	316	3.08	50	65
3╳10+1╳6	0.7/0.7	1.8	20	460	1.83	70	90
3╳16+1╳10	0.7/0.7	1.8	23	679	1.15	90	110
3╳25+1╳16	0.7/0.7	1.8	28	1065	0.727	130	150
3╳35+1╳16	0.9/0.7	1.8	30	1368	0.524	165	185
3╳50+1╳25	1.0/0.9	1.9	32	1901	0.387	200	210
3╳70+1╳35	1.1/0.9	2	36	2585	0.268	258	265
3╳95+1╳50	1.1/1.0	2.2	40	3718	0.193	320	305
3╳120+1╳70	1.2/1.1	2.3	445	4443	0.153	380	360
3╳150+1╳70	1.4/1.1	2.4	49	5326	0.124	440	400
3╳185+1╳95	1.6/1.1	2.6	54	6628	0.0991	505	435
3╳240+1╳120	1.7/1.2	2.8	59.5	8501	0.0754	603	514
3╳300+1╳150	1.8/1.2	3.2	67.2	10320	0.0601	700	605

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 3+2芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳4+2╳2.5	0.7/0.7	1.8	118.5	370	4.61	37	44
3╳6+2╳4	0.7/0.7	1.8	20	430	3.08	46	54
3╳10+2╳6	0.7/0.7	1.8	22.5	630	1.83	63	73
3╳16+2╳10	0.7/0.7	1.8	27	990	1.15	84	94
3╳25+2╳16	0.7/0.7	1.8	29.5	1410	0.727	109	120
3╳35+2╳16	0.9/0.7	1.8	31.5	1780	0.524	132	144
3╳50+2╳25	1.0/0.9	1.9	36	2270	0.378	159	169
3╳70+2╳35	1.1/0.9	2	43.5	3120	0.268	195	205
3╳95+2╳50	1.1/1.0	2.2	46	4180	0.193	237	245
3╳120+2╳70	1.2/1.1	2.4	50.5	5380	0.153	273	278
3╳150+2╳70	1.4/1.1	2.5	54	6310	0.124	310	309
3╳185+2╳95	1.6/1.1	2.7	59.5	7890	0.0991	355	347
3╳240+2╳120	1.7/1.2	2.9	66	10050	0.0754	416	398

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 4+1芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
4╳4+1╳2.5	0.7/0.7	1.8	18.7	340	4.61	37	44
4╳6+1╳4	0.7/0.7	1.8	20.4	450	3.08	46	54
4╳10+1╳6	0.7/0.7	1.8	23.2	670	1.83	63	73
4╳16+1╳10	0.7/0.7	1.8	26.2	1050	1.15	84	94
4╳25+1╳16	0.7/0.7	1.8	30.3	1500	0.727	109	120
4╳35+1╳16	0.9/0.7	1.8	32.8	1960	0.524	132	144
4╳50+1╳25	1.0/0.9	1.9	37.3	2500	0.387	159	169
4╳70+1╳35	1.1/0.9	2	44	3450	0.268	195	205
4╳95+1╳50	1.1/1.0	2.1	47	4600	0.193	237	245
4╳120+1╳70	1.2/1.1	2.3	53	5850	0.153	273	278
4╳150+1╳70	1.4/1.1	2.5	57.2	7060	0.124	310	309
4╳185+1╳95	1.6/1.1	2.6	63.5	8930	0.0991	355	347
4╳240+1╳120	1.7/1.2	2.8	69.5	11170	0.0754	416	398

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

0.6/1kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 五芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
5×4	0.7	1.8	19	360	4.61	37	44
5×6	0.7	1.8	21	470	3.08	46	54
5×10	0.7	1.8	23.5	710	1.83	63	73
5×16	0.7	1.8	27	1050	1.15	84	94
5×25	0.9	1.8	31.5	1580	0.727	109	120
5×35	0.9	1.8	34.3	2130	0.524	132	144
5╳50	1	1.9	40.5	2730	0.387	159	169
5╳70	1.1	2.1	45.7	3780	0.268	195	205
5╳95	1.1	2.2	51.5	5030	0.193	237	245
5╳120	1.2	2.4	56.5	6330	0.153	273	278
5╳150	1.4	2.5	62	7820	0.124	310	309
5╳185	1.6	2.9	70	9580	0.0991	355	347

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

3.6/6kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳25	2.5	1.8	19	617	0.727	165	160
1╳35	2.5	1.8	20	736	0.524	205	190
1╳50	2.5	1.8	22	903	0.387	245	225
1╳70	2.5	1.8	23	1129	0.268	305	275
1╳95	2.5	1.8	25	1407	0.193	370	330
1╳120	2.5	1.8	26	1676	0.153	430	375
1╳150	2.5	1.8	28	1990	0.124	490	426
1╳185	2.5	1.9	30	2358	0.0991	560	480
1╳240	2.8	1.9	32	2935	0.0754	665	555
1╳300	2.8	2	35	3648	0.0601	765	630
1╳400	3	2.1	39	4675	0.047	890	725

6/10kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳25	3.4	1.8	21	685	0.727	165	160
1╳35	3.4	1.8	22	807	0.524	205	190
1╳50	3.4	1.8	23	977	0.387	245	225
1╳70	3.4	1.8	25	1207	0.268	305	275
1╳95	3.4	1.8	27	1489	0.193	370	330
1╳120	3.4	1.8	28	1762	0.153	430	375
1╳150	3.4	1.9	30	2080	0.124	490	426
1╳185	3.4	2	32	2453	0.0991	560	480
1╳240	3.4	2.1	34	3100	0.0754	665	555
1╳300	3.4	2.2	36	3723	0.0601	765	630
1╳400	3.4	2.3	40	4728	0.047	890	725

8.7/10、8.7/15kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳25	4.5	1.8	23	775	0.727	165	160
1╳35	4.5	1.8	24	889	0.524	205	190
1╳50	4.5	1.8	26	1073	0.387	245	225
1╳70	4.5	1.8	27	1308	0.268	305	275
1╳95	4.5	1.8	29	1596	0.193	370	330
1╳120	4.5	1.8	30	1874	0.153	430	375
1╳150	4.5	1.9	32	2194	0.124	490	426
1╳185	4.5	2	34	2649	0.0991	560	480
1╳240	4.5	2.1	36	3234	0.0754	665	555
1╳300	4.5	2.2	38	3856	0.0601	765	630
1╳400	4.5	2.3	42	4830	0.047	890	725

12/20kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳35	5.5	1.8	24	889	0.524	205	190
1╳50	5.5	1.8	26	1073	0.387	245	225
1╳70	5.5	1.9	27	1308	0.268	305	275
1╳95	5.5	1.9	29	1596	0.193	370	330
1╳120	5.5	2	30	1874	0.153	430	375
1╳150	5.5	2	32	2194	0.124	490	426
1╳185	5.5	2.1	34	2649	0.0991	560	480
1╳240	5.5	2.1	36	3234	0.0754	665	555
1╳300	5.5	2.2	38	3856	0.0601	765	630
1╳400	5.5	2.3	42	4830	0.047	890	725

18/20kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳50	8	2	33	1426	0.387	245	225
1╳70	8	2	35	1752	0.268	305	275
1╳95	8	2.1	36	2062	0.193	370	330
1╳120	8	2.1	38	2358	0.153	430	375
1╳150	8	2.2	40	2699	0.124	490	426
1╳185	8	2.2	41	3100	0.0991	560	480
1╳240	8	2.3	44	3709	0.0754	665	555
1╳300	8	2.4	46	4364	0.0601	765	630
1╳400	8	2.5	49	5517	0.047	890	725

21/35kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳50	9.3	2.1	36	1652	0.387	245	225
1╳70	9.3	2.1	37	1913	0.268	305	275
1╳95	9.3	2.2	39	2229	0.193	370	330
1╳120	9.3	2.2	41	2531	0.153	430	375
1╳150	9.3	2.3	42	2878	0.124	490	426
1╳185	9.3	2.3	44	3285	0.0991	560	480
1╳240	9.3	2.4	46	3904	0.0754	665	555
1╳300	9.3	2.5	49	4568	0.0601	765	630
1╳400	9.3	2.6	52	5737	0.047	890	725

26/35kV ZC-YJV、WDZC-YJY、WDZN-YJY 单芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
1╳50	10.5	2.2	38	1803	0.387	245	225
1╳70	10.5	2.2	40	2070	0.268	305	275
1╳95	10.5	2.3	42	2393	0.193	370	330
1╳120	10.5	2.3	43	2699	0.153	430	375
1╳150	10.5	2.4	45	3052	0.124	490	426
1╳185	10.5	2.4	47	3465	0.0991	560	480
1╳240	10.5	2.5	49	4092	0.0754	665	555
1╳300	10.5	2.6	51	4867	0.0601	765	630
1╳400	10.5	2.7	55	5949	0.047	890	725

3.6/6kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	2.5	2.1	39	1888	0.727	165	160
3╳35	2.5	2.2	41	2287	0.524	205	190
3╳50	2.5	2.3	44	2783	0.387	245	225
3╳70	2.5	2.4	48	3551	0.268	305	275
3╳95	2.5	2.5	52	4483	0.193	370	330
3╳120	2.5	2.6	55	5338	0.153	430	375
3╳150	2.5	2.7	59	6279	0.124	490	426
3╳185	2.5	2.8	62	7565	0.0991	560	480
3╳240	2.8	2.9	68	9304	0.0754	665	555
3╳300	2.8	3	74	11371	0.0601	765	630

6/10kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	3.4	2.2	42	2658	0.727	165	160
3╳35	3.4	2.3	45.7	2856	0.524	205	190
3╳50	3.4	2.4	48	3091	0.387	245	225
3╳70	3.4	2.6	52	3884	0.268	305	275
3╳95	3.4	2.7	56	4778	0.193	370	330
3╳120	3.4	2.8	59	5595	0.153	430	375
3╳150	3.4	2.9	63	6732	0.124	490	426
3╳185	3.4	3	66	7954	0.0991	560	480
3╳240	3.4	3.2	72	7929	0.0754	665	555
3╳300	3.4	3.3	77	11855	0.0601	765	630

8.7/10、8.7/15kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	4.5	2.4	48	2486	0.727	165	160
3╳35	4.5	2.5	50	2963	0.524	205	190
3╳50	4.5	2.6	53	3481	0.387	245	225
3╳70	4.5	2.7	57	4036	0.268	305	275
3╳95	4.5	2.8	61	5147	0.193	370	330
3╳120	4.5	2.9	64	6116	0.153	430	375
3╳150	4.5	3.1	68	7187	0.124	490	426
3╳185	4.5	3.2	72	8379	0.0991	560	480
3╳240	4.5	3.3	77	10391	0.0754	665	555
3╳300	4.5	3.5	82	12336	0.0601	765	630

12/20kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳35	5.5	2.7	55	3233	0.524	205	190
3╳50	5.5	2.8	58	3810	0.387	245	225
3╳70	5.5	2.9	62	4710	0.268	305	275
3╳95	5.5	3	66	5693	0.193	370	330
3╳120	5.5	3.1	69	6546	0.153	430	375
3╳150	5.5	3.2	72	7580	0.124	490	426
3╳185	5.5	3.3	76	8836	0.0991	560	480
3╳240	5.5	3.5	81	10830	0.0754	665	555
3╳300	5.5	3.6	86	12795	0.0601	765	630

18/20kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳50	8	2	33	1426	0.387	245	225
3╳70	8	2	35	1752	0.268	305	275
3╳95	8	2.1	36	2062	0.193	370	330
3╳120	8	2.1	38	2358	0.153	430	375
3╳150	8	2.2	40	2699	0.124	490	426
3╳185	8	2.2	41	3100	0.0991	560	480
3╳240	8	2.3	44	3709	0.0754	665	555
3╳300	8	2.4	46	4364	0.0601	765	630
3╳400	8	2.5	49	5517	0.047	890	725

21/35kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳50	9.3	2.1	36	1652	0.387	245	225
3╳70	9.3	2.1	37	1913	0.268	305	275
3╳95	9.3	2.2	39	2229	0.193	370	330
3╳120	9.3	2.2	41	2531	0.153	430	375
3╳150	9.3	2.3	42	2878	0.124	490	426
3╳185	9.3	2.3	44	3285	0.0991	560	480
3╳240	9.3	2.4	46	3904	0.0754	665	555
3╳300	9.3	2.5	49	4568	0.0601	765	630
3╳400	9.3	2.6	52	5737	0.047	890	725

26/35kV ZC-YJV、WDZC-YJY、WDZN-YJY 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳50	10.5	3.4	79.7	5928	0.387	245	225
3╳70	10.5	3.5	83.6	3900	0.268	305	275
3╳95	10.5	3.6	87.2	7863	0.193	370	330
3╳120	10.5	3.8	90.7	8817	0.153	430	375
3╳150	10.5	3.9	94.1	10085	0.124	490	426
3╳185	10.5	4	99.1	11573	0.0991	560	480
3╳240	10.5	4.1	103.6	13387	0.0754	665	555
3╳300	10.5	4.3	109.2	15658	0.0601	765	630

3.6/6kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	2.5	2.3	44	2829	0.727	165	160
3╳35	2.5	2.3	46	3301	0.524	205	190
3╳50	2.5	2.4	49	3855	0.387	245	225
3╳70	2.5	2.5	53	4845	0.268	305	275
3╳95	2.5	2.7	57	5797	0.193	370	330
3╳120	2.5	2.8	60	6735	0.153	430	375
3╳150	2.5	2.9	64	7924	0.124	490	426
3╳185	2.5	3	68	9216	0.0991	560	480
3╳240	2.8	3.2	74	11236	0.0754	665	555
3╳300	2.8	3.5	81	14437	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

6/10kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	3.4	2.4	48	3190	0.727	165	160
3╳35	3.4	2.5	50	3731	0.524	205	190
3╳50	3.4	2.6	53	4396	0.387	245	225
3╳70	3.4	2.7	57	5198	0.268	305	275
3╳95	3.4	2.9	62	6350	0.193	370	330
3╳120	3.4	3	65	7257	0.153	430	375
3╳150	3.4	3.1	69	8383	0.124	490	426
3╳185	3.4	3.2	72	9741	0.0991	560	480
3╳240	3.4	3.3	78	11854	0.0754	665	555
3╳300	3.4	3.4	84	14861	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

8.7/10、8.7/15kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳25	4.5	2.6	53	3796	0.727	165	160
3╳35	4.5	2.6	56	4252	0.524	205	190
3╳50	4.5	2.8	59	4829	0.387	245	225
3╳70	4.5	2.9	63	5834	0.268	305	275
3╳95	4.5	3	67	6885	0.193	370	330
3╳120	4.5	3.1	70	7807	0.153	430	375
3╳150	4.5	3.2	74	8995	0.124	490	426
3╳185	4.5	3.3	78	10493	0.0991	560	480
3╳240	4.5	3.6	84	13381	0.0754	665	555
3╳300	4.5	3.7	89	15564	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

12/20kV ZC-YJV22、WDZC-YJV23、WDZN-YJY23 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳35	5.5	2.8	60	3997	0.524	205	190
3╳50	5.5	2.9	63	4482	0.387	245	225
3╳70	5.5	3	68	5001	0.268	305	275
3╳95	5.5	3.2	72	5646	0.193	370	330
3╳120	5.5	3.3	75	6109	0.153	430	375
3╳150	5.5	3.4	79	6865	0.124	490	426
3╳185	5.5	3.5	83	8450	0.0991	560	480
3╳240	5.5	3.7	89	9481	0.0754	665	555
3╳300	5.5	3.9	94	10755	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

21/35kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳50	9.3	3.4	80.5	7400	0.387	245	225
3╳70	9.3	3.6	86	9310	0.268	305	275
3╳95	9.3	3.7	89.5	10440	0.193	370	330
3╳120	9.3	3.8	93	11700	0.153	430	375
3╳150	9.3	3.9	96.5	12870	0.124	490	426
3╳185	9.3	4.1	102	14730	0.0991	560	480
3╳240	9.3	4.2	106.5	16750	0.0754	665	555
3╳300	9.3	4.4	112.5	19360	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

26/35kV ZC-YJV22、WDZC-YJV23、WDZN-YJY22 三芯电力电缆

导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	25℃电缆载流量参考值(A)
导体标称截面㎜²	绝缘厚度㎜	护套厚度㎜	近似外径㎜	近似重量 kg/km	20℃导体最大直流电阻 Ω/㎞	在空气中	直埋土壤中
3╳50	10.5	3.7	87.5	9180	0.387	245	225
3╳70	10.5	3.8	91.5	10300	0.268	305	275
3╳95	10.5	3.9	95.5	11460	0.193	370	330
3╳120	10.5	4	99	12550	0.153	430	375
3╳150	10.5	4.1	102.5	13950	0.124	490	426
3╳185	10.5	4.2	107.5	15690	0.0991	560	480
3╳240	10.5	4.4	112.5	17780	0.0754	665	555
3╳300	10.5	4.6	118	20340	0.0601	765	630

注：钢丝铠装结构，电缆近似外径在此基础上增加4-8㎜

z6com
