产品说明

0.6/1kV交联聚乙烯绝缘电力电缆产品说明

一、产品标准

本产品按GB/T12706.1-2008《额定电压35kV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可凭据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

二、适用规模

本产品适用于工频额定电压0.6/1kV配电网或工业装置中牢固敷设之用。

三、事情温度与敷设条件

１.工频额定电压U0/U 0.6/1kV。

２.电缆导体允许恒久最高温度不凌驾90℃。

３.短路时（最长时间不凌驾5S）电缆导体的最高温度不凌驾250℃。

*在地面敷设

４.电缆敷设时情况温度不低于0℃。

５.电缆弯曲半径为：

单芯电缆:20(D+d)±5%

三芯电缆:15(D+d)±5%

电缆没有敷设位差的限制.

*在空气中敷设

1.单芯电缆平行敷设时中心距离：185㎜2及以下为电缆直径的2倍；240㎜2及以上为90㎜。

2.周围情况空气温度：40℃

四、电缆型号

型号	名称	适用规模
YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。
YJLV	铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。
YJV22	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。
YJLV22	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。

0.6/1 kV聚氯乙烯绝缘电力电缆产品说明

一、产品标准

本产品按GB/T 12706-2008《额定电压35 kV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可凭据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

二、适用规模

本产品适用于工频额定电压0.6/1 kV及以下配电网或工业装置中牢固敷设之用。

三、使用特性

工频额定电压U0/U 0.6/1 kV。

电缆导体允许恒久最高温度不凌驾70℃。

短路时（最长时间不凌驾5S）电缆导体的最高温度：导体截面≤300㎜2 160℃

导体截面≥300㎜2 140℃

电缆敷设时情况温度不低于0℃。

电缆弯曲半径：不小于电缆外径的10倍。

四、电缆型号

型号	名称	适用规模
VV	铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆	室内隧道及电缆沟等场合，不可蒙受机械外力。
VLV	铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VY	铜芯聚氯乙烯绝缘聚乙烯护套电力电缆
VLY	铝芯聚氯乙烯绝缘聚乙烯护套电力电缆
VV22	铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	室内、隧道、电缆沟内或直埋地下，可在湿润情况及地下水位较高的地方使用，能够蒙受一定的机械外力和一定的拉力。
VLV22	铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV23	铜芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆
VLV23	铝芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

产品参数

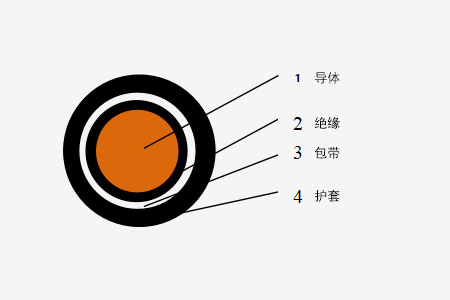

0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、 YJLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
1×4	0.7	1.4	6.4	83.1	62.7	4.61	7.41	77	61	56	44
1×6	0.7	1.4	7	106.7	69.7	3.08	4.61	97	79	70	57
1×10	0.7	1.4	8.3	157.7	94.5	1.83	3.08	130	100	97	75
1×16	0.7	1.4	9.3	221.6	121.5	1.15	1.91	170	135	125	99
1×25	0.9	1.5	11.2	334.7	175.9	0.727	1.2	220	170	165	125
1×35	0.9	1.5	12.4	435.8	215.6	0.524	0.868	265	205	200	155
1×50	1	1.6	14.1	576.7	278.6	0.387	0.641	320	245	245	190
1×70	1.1	1.6	16.1	793.6	362.7	0.268	0.443	395	305	305	240
1×95	1.1	1.7	18.2	1066	468.8	0.193	0.32	475	370	375	290
1×120	1.2	1.7	20.5	1321	565.7	0.153	0.253	545	420	435	340
1×150	1.4	1.7	22	1606	677.8	0.124	0.206	610	475	500	390
1×185	1.6	1.7	24.2	1977	813.3	0.0991	0.164	695	540	580	450
1×240	1.7	1.7	27.1	2548	1018	0.0754	0.125	810	630	685	535
1×300	1.8	1.7	29.7	3151	1232	0.0601	0.1	910	710	795	615

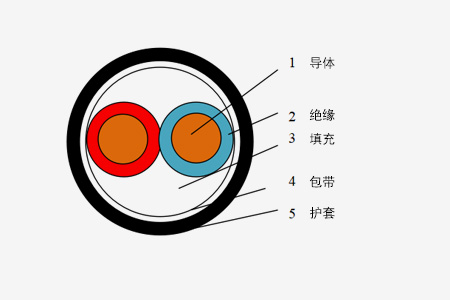

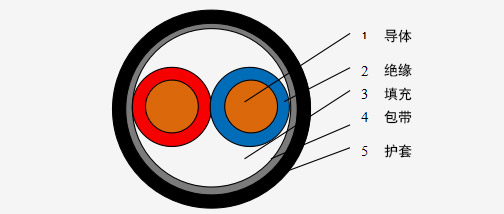

0.6/1kV 两芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

0.6/1kV 两芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
2*2.5	0.7	1.8	10.8	127.2	95.8	7.41	12.1	40	32	30	25
2*4	0.7	1.8	11.7	164.7	115	4.61	7.41	55	45	42	32
2*6	0.7	1.8	12.7	214.6	139.2	3.08	4.61	65	50	53	42
2*10	0.7	1.8	15.3	324.2	195.9	1.83	3.08	90	70	70	55
2*16	0.7	1.8	17.4	460.9	257.5	1.15	1.91	110	90	92	75
2*25	0.9	1.8	20.8	691.7	369.4	0.727	1.2	140	120	128	100
2*35	0.9	1.8	23.1	907.4	460.5	0.524	0.868	180	140	160	130
2*50	1	1.8	26.2	1194	588.6	0.387	0.641	210	160	190	150
2*70	1.1	1.8	30.6	1972	797.4	0.268	0.443	250	200	250	190
2*95	1.1	2	34.8	2265	1052	0.193	0.32	285	230	300	240
2*120	1.2	2.1	38.6	2832	1299	0.153	0.253	330	260	350	290
2*150	1.4	2.2	42.7	3472	1589	0.124	0.206	375	300	400	330
2*185	1.6	2.3	47.5	4307	1945	0.0991	0.164	420	340	460	370
2*240	1.7	2.5	53.5	5637	2532	0.0754	0.125	500	400	550	440
2*300	1.8	2.7	59.2	6932	3037	0.0601	0.1	580	510	600	560

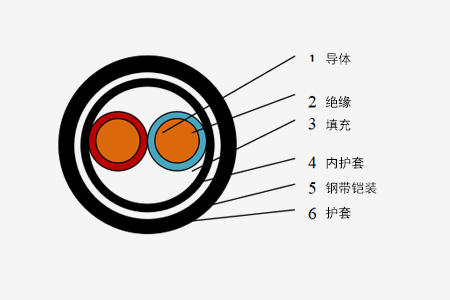

0.6/1 kV 两芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

0.6/1 kV 两芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
2*2.5	0.7	-	1.8	12.6	218.8	187.5	7.41	12.1	40	32	30	25
2*4	0.7	0.2	1.8	13.5	265.3	215.6	4.61	7.41	55	45	42	32
2*6	0.7	0.2	1.8	14.5	325.4	250	3.08	4.61	65	50	53	42
2*10	0.7	0.2	1.8	17.1	447	318.8	1.83	3.08	90	70	70	55
2*16	0.7	0.2	1.8	19.2	602.1	398.7	1.15	1.91	110	90	92	75
2*25	0.9	0.2	1.8	22.6	863	540.7	0.727	1.2	140	120	128	100
2*35	0.9	0.2	1.8	24.9	1099	651.7	0.524	0.868	180	140	160	130
2*50	1	0.5	1.8	28	1412	806.8	0.387	0.641	210	160	190	150
2*70	1.1	0.5	1.9	32.5	1577	709	0.268	0.443	250	200	250	190
2*95	1.1	0.5	2	38	2898	1685	0.193	0.32	285	230	300	240
2*120	1.2	0.5	2.1	41.8	3534	2001	0.153	0.253	330	260	350	290
2*150	1.4	0.5	2.3	46.1	4268	2385	0.124	0.206	375	300	400	330
2*185	1.6	0.5	2.4	50.9	5190	2828	0.0991	0.164	420	340	460	370
2*240	1.7	0.5	2.6	56.9	6589	3483	0.0754	0.125	400	400	550	440
2*300	1.8	0.5	2.7	62	7995	5101	0.0601	0.1	580	510	600	560

0.6/1 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

0.6/1 kV 三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
3*2.5	0.7	1.8	11.3	158.5	111.4	7.41	12.1	35	27	26	20
3*4	0.7	1.8	12.2	210.4	135.8	4.61	7.41	45	36	34	27
3*6	0.7	1.8	13.4	280.4	167	3.08	4.61	57	46	43	35
3*10	0.7	1.8	16.1	430.7	238.3	1.83	3.08	77	59	60	47
3*16	0.7	1.8	18.4	623.6	318.2	1.15	1.91	105	80	83	64
3*25	0.9	1.8	22.1	947.1	463.7	0.727	1.2	125	100	105	82
3*35	0.9	1.8	24.6	1254	584	0.524	0.868	155	120	125	100
3*50	1	1.8	27.9	1660	752.2	0.387	0.641	185	145	160	125
3*70	1.1	1.9	32.8	2353	1041	0.268	0.443	225	175	200	155
3*95	1.1	2	37.1	3179	1359	0.193	0.32	270	210	245	200
3*120	1.2	2.1	41.2	3983	1684	0.153	0.253	310	240	285	220
3*150	1.4	2.3	45.8	4909	2084	0.124	0.206	345	270	325	250
3*185	1.6	2.4	50.9	6104	2561	0.0991	0.164	390	305	375	295
3*240	1.7	2.6	57.4	7941	3284	0.0754	0.125	450	355	440	345
3*300	1.8	2.8	63.4	9890	4049	0.0601	0.1	515	400	505	395

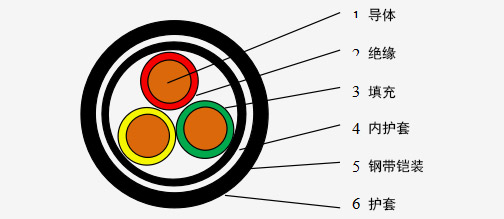

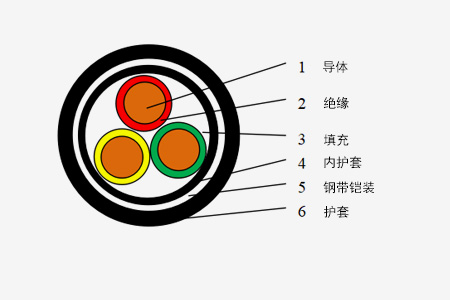

0.6/1 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

0.6/1 kV 三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
3*2.5	0.7	0.2	1.8	13.1	254.9	207.9	7.41	12.1	35	27	26	20
3*4	0.7	0.2	1.8	14	316.5	242	4.61	7.41	45	36	34	27
3*6	0.7	0.2	1.8	15.2	397.2	284.1	3.08	4.61	57	46	43	35
3*10	0.7	0.2	1.8	17.9	560.9	368.5	1.83	3.08	77	59	60	47
3*16	0.7	0.2	1.8	20.2	773.3	468.5	1.15	1.91	105	80	83	64
3*25	0.9	0.2	1.8	23.9	1130	646.2	0.727	1.2	125	100	105	82
3*35	0.9	0.2	1.8	26.4	1458	787.9	0.524	0.868	155	120	125	100
3*50	1	0.5	1.8	29.7	1893	985.2	0.387	0.641	185	145	160	125
3*70	1.1	0.5	2	36.2	2967	1655	0.268	0.443	225	175	200	155
3*95	1.1	0.5	2	40.5	3872	2053	0.193	0.32	270	210	245	200
3*120	1.2	0.5	2.1	44.6	4753	2454	0.153	0.253	310	240	285	220
3*150	1.4	0.5	2.3	49.2	5762	2937	0.124	0.206	345	270	325	250
3*185	1.6	0.5	2.4	54.3	7051	3507	0.0991	0.164	390	305	375	295
3*240	1.7	0.5	2.6	60.8	9006	4349	0.0754	0.125	450	355	440	345
3*300	1.8	0.5	2.7	66.8	11067	5225	0.0601	0.1	515	400	505	395

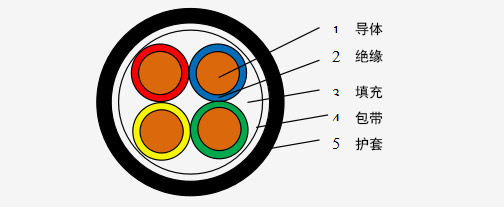

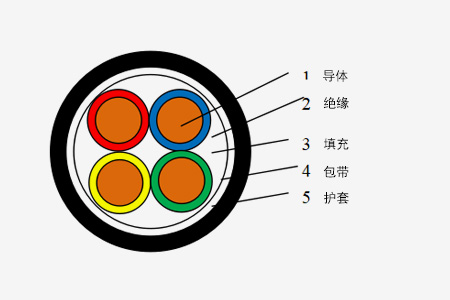

0.6/1 kV 四芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

0.6/1 kV 四芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
4*2.5	0.7	1.8	12.1	194.3	131.5	7.41	12.1	35	27	26	20
4*4	0.7	1.8	13.2	261.6	162.2	4.61	7.41	45	36	34	27
4*6	0.7	1.8	14.5	352.4	201.5	3.08	4.61	57	46	43	35
4*10	0.7	1.8	17.6	547.3	290.7	1.83	3.08	77	59	60	47
4*16	0.7	1.8	20.1	799.1	392.3	1.15	1.91	105	80	83	64
4*25	0.9	1.8	24.3	1222	577.6	0.727	1.2	125	100	105	82
4*35	0.9	1.8	27.1	1626	731.8	0.524	0.868	155	120	125	100
4*50	1	1.8	31	2172	961.1	0.387	0.641	185	145	160	125
4*70	1.1	1.9	36.4	3080	1331	0.268	0.443	225	175	200	155
4*95	1.1	2	41.2	4166	1740	0.193	0.32	270	210	245	200
4*120	1.2	2.1	46	5244	2178	0.153	0.253	310	240	285	220
4*150	1.4	2.3	50.9	6435	2669	0.124	0.206	345	270	325	250
4*185	1.6	2.4	56.8	8034	3310	0.0991	0.164	390	305	375	295
4*240	1.7	2.6	64	10452	4242	0.0754	0.125	450	355	440	395

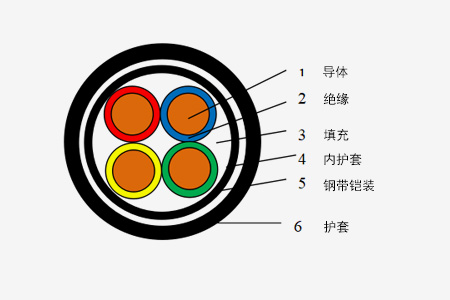

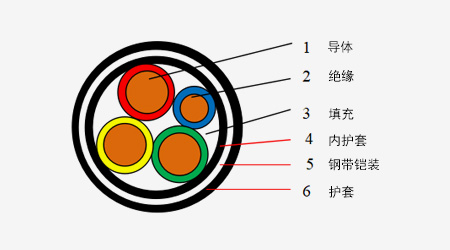

0.6/1 kV 四芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

0.6/1 kV 四芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
4*4	0.7	0.2	1.8	15	377.2	277.8	4.61	7.41	45	36	34	27
4*6	0.7	0.2	1.8	16.3	480.2	329.3	3.08	4.61	57	46	43	35
4*10	0.7	0.2	1.8	19.4	690.1	433.6	1.83	3.08	77	59	60	47
4*16	0.7	0.2	1.8	21.9	964.2	557.4	1.15	1.91	105	80	83	64
4*25	0.9	0.2	1.8	26.1	1424	779.1	0.727	1.2	125	100	105	82
4*35	0.9	0.2	1.8	28.9	1851	957.4	0.524	0.868	155	120	125	100
4*50	1	0.5	1.8	34.8	2272	1561	0.387	0.641	185	145	160	125
4*70	1.1	0.5	1.9	39.8	3761	2012	0.268	0.4	225	175	200	155
4*70	1.1	0.5	1.9	39.8	3761	2012	0.268	43	225	175	200	155
4*95	1.1	0.5	2	44.6	4936	2510	0.193	0.32	270	210	245	200
4*120	1.2	0.5	2.1	49.4	6101	3035	0.153	0.253	310	245	285	220
4*150	1.4	0.5	2.3	54.3	7384	3618	0.124	0.206	345	270	325	250
4*185	1.6	0.5	2.4	60.2	9089	4365	0.0991	0.164	390	305	375	295
4*240	1.7	0.5	2.6	67.2	11611	5401	0.0754	0.125	450	355	440	345
4*300	1.8	0.5	2.8	74.2	14330	6541	0.0601	0.1	515	400	505	395

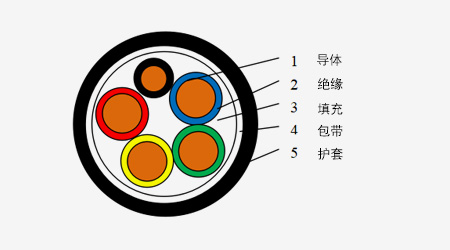

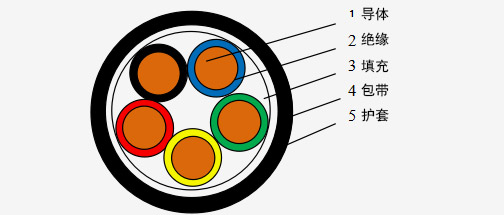

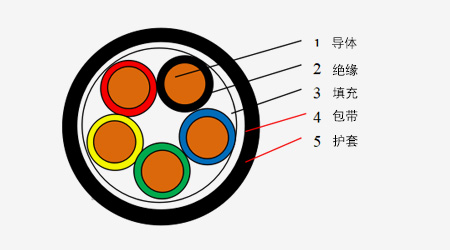

0.6/1 kV 五芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

0.6/1 kV 五芯交联聚乙烯绝缘聚氯乙烯护套电力电缆(YJV、YJLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
5*2.5	0.8	1.8	13	231.3	152.8	7.41	12.1	35	27	26	20
5*4	1	1.8	14.2	314.2	190	4.61	7.41	45	36	34	27
5*6	1	1.8	15.6	426.4	237.8	3.08	4.61	57	46	43	35
5*10	1	1.8	19.1	666.7	346	1.83	3.08	77	59	60	47
5*16	1	1.8	22	978.8	470.3	1.15	1.91	105	80	83	64
5*25	1.2	1.8	26.6	1503	697.4	0.727	1.2	125	100	105	82
5*35	1.2	1.8	29.7	2004	887.1	0.524	0.868	155	120	125	100
5*50	1.4	2	34.2	2696	1183	0.387	0.641	185	145	160	125
5*70	1.4	2.1	40.2	3825	1683	0.268	0.443	225	175	200	155
5*95	1.6	2.3	45.8	5196	2163	0.193	0.32	270	210	245	200
5*120	1.6	2.4	50.8	6513	2681	0.153	0.253	310	240	285	220
5*150	1.8	2.6	56.5	8020	3312	0.124	0.206	345	270	325	250
5*185	2	2.8	63.1	10010	4104	0.0991	0.164	390	305	375	295
5*240	2.2	3	71.1	13019	5257	0.0754	0.125	450	355	440	345
5*300	2.4	3.2	78.6	16213	6476	0.0601	0.1	515	400	505	395

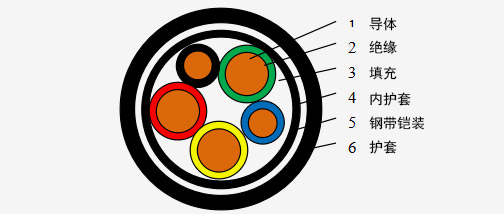

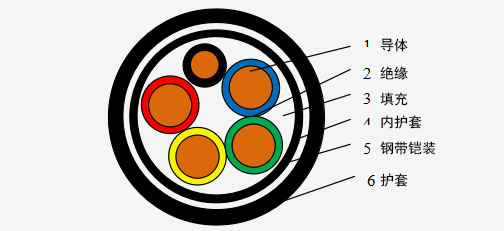

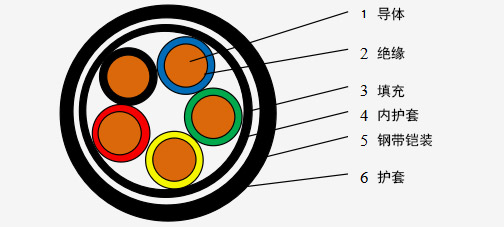

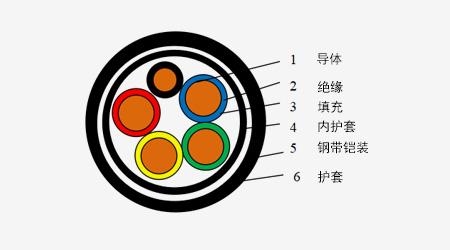

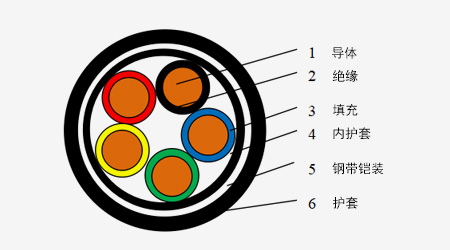

0.6/1 kV 五芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

0.6/1 kV 五芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22、YJLV22)

标称截面㎜²	绝缘标称厚度㎜	钢带标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
					电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
					YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
5*4	1	0.2	1.8	16	439.7	315.5	4.61	7.41	45	36	34	27
5*6	1	0.2	1.8	17.4	565.6	377	3.08	4.61	57	46	43	35
5*10	1	0.2	1.8	20.9	839.8	519.2	1.83	3.08	77	59	60	47
5*16	1	0.2	1.8	23.8	1180	671.1	1.15	1.91	105	80	83	64
5*25	1.2	0.2	1.8	28.4	1749	943.5	0.727	1.2	125	100	105	82
5*35	1.2	0.5	2	32.5	2318	1201	0.524	0.868	155	120	125	100
5*50	1.4	0.5	2.1	38	3442	1929	0.387	0.641	185	145	160	125
5*70	1.4	0.5	2.2	43.6	4674	2487	0.268	0.443	225	175	200	155
5*95	1.6	0.5	2.4	49.2	6160	3127	0.193	0.32	270	210	245	200
5*120	1.6	0.5	2.5	54.2	7585	3753	0.153	0.253	310	240	285	220
5*150	1.8	0.5	2.7	59.9	9208	4500	0.124	0.206	345	270	325	250
5*185	2	0.5	2.9	66.5	11332	5427	0.0991	0.164	390	305	375	295
5*240	2.2	0.5	3.1	74.5	14509	6747	0.0754	0.125	450	355	440	345
5*300	2.4	0.5	3.3	82	17860	8123	0.0601	0.1	515	400	505	395

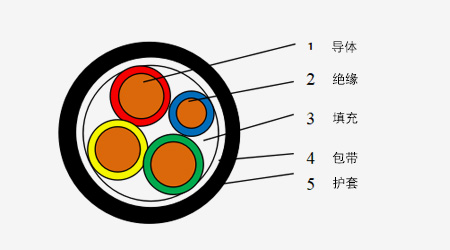

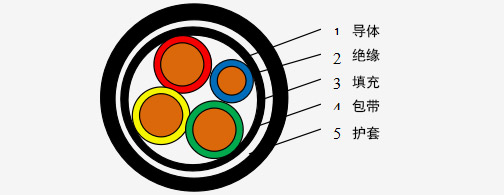

0.6/1kV 3+1芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV,YJLV）

0.6/1kV 3+1芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV,YJLV）

标称截面（㎜²）	绝缘标称厚度（㎜）	护套标称厚度（㎜）	电缆外径（㎜）	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
34+12.5	0.7	1.8	12.9	245.4	154.5	4.61	7.41	45	36	34	27
34+12.5	0.7	1.8	12.9	245.4	154.5	7.41	12.1	45	36	34	27
36+14	0.7	1.8	14.1	329.5	191.2	3.08	4.61	57	46	43	35
36+14	0.7	1.8	14.1	329.5	191.2	4.61	7.41	57	46	43	35
310+16	0.7	1.8	16.8	497.1	267	1.83	3.08	77	59	60	47
310+16	0.7	1.8	16.8	497.1	267	3.08	4.61	77	59	60	47
316+110	0.9	1.8	19.4	734.7	365.4	1.15	1.91	105	80	83	64
316+110	0.7	1.8	19.4	734.7	365.4	1.83	3.08	105	80	83	64
325+116	0.9	1.8	23.2	1114	528.6	0.727	1.2	125	100	105	82
325+116	0.7	1.8	23.2	1114	528.6	1.15	1.91	125	100	105	82
335+116	0.9	1.8	25.2	1414	642.1	0.524	0.868	155	120	125	100
335+116	0.7	1.8	25.2	1414	642.1	1.15	1.91	155	120	125	100
350+125	1	1.8	29.1	1919	849.8	0.387	0.641	185	145	160	125
350+125	0.9	1.8	29.1	1919	849.8	0.727	1.2	185	145	160	125
370+135	1.1	1.9	34	2702	1166	0.268	0.443	225	175	200	155
370+135	0.9	1.9	34	2702	1166	0.524	0.868	225	175	200	155
395+150	1.1	2.1	38.7	3667	1545	0.193	0.32	270	210	245	200
395+150	0.9	2.1	38.7	3667	1545	0.387	0.641	270	210	245	200
3120+170	1.2	2.2	43.4	4685	1949	0.153	0.253	310	245	285	220
3120+170	1.1	2.2	43.4	4685	1949	0.268	0.443	310	245	285	220
3150+170	1.4	2.3	47.4	5574	2316	0.124	0.206	345	270	325	250
3150+170	1.1	2.3	47.4	5574	2316	0.268	0.443	345	270	325	250
3185+195	1.6	2.5	52.8	7014	2891	0.0991	0.164	390	305	375	295
3185+195	1.1	2.5	52.8	7014	2891	0.193	0.32	390	305	375	295
3240+1120	1.7	2.7	53.9	8523	3443	0.0754	0.125	450	355	440	345
3240+1120	1.2	2.7	53.9	8523	3443	0.153	0.253	450	355	440	345
3300+1150	1.8	2.9	59.9	16602	4248	0.0601	0.1	515	400	505	395
3300+1150	1.4	2.9	59.9	16602	4248	0.124	0.206	515	400	505	395

0.6/1kV 3+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

0.6/1kV 3+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

标称截面（㎜²）	绝缘标称厚度（㎜）	护套标称厚度（㎜）	电缆外径（㎜）	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
34+12.5	0.7	1.8	15.9	419	328	4.61	7.41	45	36	34	27
34+12.5	0.7	1.8	15.9	419	328	7.41	12.1	45	36	34	27
36+14	0.7	1.8	17.1	519	380	3.08	4.61	57	46	43	35
36+14	0.7	1.8	17.1	519	380	4.61	7.41	57	46	43	35
310+16	0.7	1.8	18.9	689	465	1.83	3.08	77	59	60	47
310+16	0.7	1.8	18.9	689	465	3.08	4.61	77	59	60	47
316+110	0.9	1.8	21	922	573	1.15	1.91	105	80	83	64
316+110	0.7	1.8	21	922	573	1.83	3.08	105	80	83	64
325+116	0.9	1.8	25.2	1348	782	0.727	1.2	125	100	105	82
325+116	0.7	1.8	25.2	1348	782	1.15	1.91	125	100	105	82
335+116	0.9	1.8	25.4	1602	1130	0.524	0.868	155	120	125	100
335+116	0.7	1.8	25.4	1602	1130	1.15	1.91	155	120	125	100
350+125	1	1.8	31.1	2520	1428	0.387	0.641	185	145	160	125
350+125	0.9	1.8	31.1	2520	1428	0.727	1.2	185	145	160	125
370+135	1.1	1.9	34.4	3291	1760	0.268	0.443	225	175	200	155
370+135	0.9	1.9	34.4	3291	1760	0.524	0.868	225	175	200	155
395+150	1.1	2.1	38.8	4275	2184	0.193	0.32	270	210	245	200
395+150	0.9	2.1	38.8	4275	2184	0.387	0.641	270	210	245	200
3120+170	1.2	2.2	42.6	5315	2632	0.153	0.253	310	245	285	220
3120+170	1.1	2.2	42.6	5315	2632	0.268	0.443	310	245	285	220
3150+170	1.4	2.3	46.4	6322	3078	0.124	0.206	345	270	325	250
3150+170	1.1	2.3	46.4	6322	3078	0.268	0.443	345	270	325	250
3185+195	1.6	2.5	51.3	7757	3701	0.0991	0.164	390	305	375	295
3185+195	1.1	2.5	51.3	7757	3701	0.193	0.32	390	305	375	295
3240+1120	1.7	2.7	56.7	9753	4513	0.0754	0.125	450	355	440	345
3240+1120	1.2	2.7	56.7	9753	4513	0.153	0.253	450	355	440	345
3300+1150	1.8	2.9	66.5	12368	5816	0.0601	0.1	515	400	505	395
3300+1150	1.4	2.9	66.5	12368	5816	0.124	0.206	515	400	505	395

0.6/1kV 4+1芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV,YJLV）

0.6/1kV 4+1芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV,YJLV）

标称截面（㎜²）	绝缘标称厚度（㎜）	护套标称厚度（㎜）	电缆外径（㎜）	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV	YJLV	铜	铝	铜芯	铝芯	铜芯	铝芯
44+12.5	0.7	1.8	14	297.6	182.5	4.61	7.41	45	36	34	27
44+12.5	0.7	1.8	14	297.6	182.5	7.41	12.1	45	36	34	27
46+14	0.7	1.8	15.4	403.9	228.1	3.08	4.61	57	46	43	35
46+14	0.7	1.8	15.4	403.9	228.1	4.61	7.41	57	46	43	35
410+16	0.7	1.8	18.4	617.7	323.6	1.83	3.08	77	59	60	47
410+16	0.7	1.8	18.4	617.7	323.6	3.08	4.61	77	59	60	47
416+110	0.9	1.8	21.4	915.9	445	1.15	1.91	105	80	83	64
416+110	0.7	1.8	21.4	915.9	445	1.83	3.08	105	80	83	64
425+116	0.9	1.8	25.7	1397	650.8	0.727	1.2	125	100	105	82
425+116	0.7	1.8	25.7	1397	650.8	1.15	1.91	125	100	105	82
435+116	0.9	1.8	28.1	1796	800.6	0.524	0.868	155	120	125	100
435+116	0.7	1.8	28.1	1796	800.6	1.15	1.91	155	120	125	100
450+125	1	1.8	33	2461	1088	0.387	0.641	185	145	160	125
450+125	0.9	1.8	33	2461	1088	0.727	1.2	185	145	160	125
470+135	1.1	1.9	38.3	3466	1493	0.268	0.443	225	175	200	155
470+135	0.9	1.9	38.3	3466	1493	0.524	0.868	225	175	200	155
495+150	1.1	2.2	43.5	4682	1954	0.193	0.32	270	210	245	200
495+150	1	2.2	43.5	4682	1954	0.387	0.641	270	210	245	200
4120+170	1.2	2.4	48.8	5981	2478	0.153	0.253	310	240	285	220
4120+170	1.1	2.4	48.8	5981	2478	0.268	0.443	310	240	285	220
4150+170	1.4	2.5	53.2	7163	2959	0.124	0.206	345	270	325	250
4150+170	1.1	2.5	53.2	7163	2959	0.268	0.443	345	270	325	250
4185+195	1.6	2.7	59.6	9023	3692	0.0991	0.164	390	305	375	295
4185+195	1.1	2.7	59.6	9023	3692	0.193	0.32	390	305	375	295
4240+1120	1.7	2.9	67.1	11691	4715	0.0754	0.125	450	355	440	345
4240+1120	1.2	2.9	67.1	11691	4715	0.153	0.253	450	355	440	345
4300+1150	1.8	3.1	74.2	14542	5812	0.0601	0.1	515	400	505	395
4300+1150	1.4	3.1	74.2	14542	5812	0.124	0.206	515	400	505	395

0.6/1kV 4+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

0.6/1kV 4+1芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

标称截面（㎜²）	绝缘标称厚度（㎜）	护套标称厚度（㎜）	电缆外径（㎜）	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
44+12.5	0.7	1.8	15.8	420.6	305.6	4.61	7.41	45	36	34	27
44+12.5	0.7	1.8	15.8	420.6	305.6	7.41	12.1	45	36	34	27
46+14	0.7	1.8	17.2	540.3	364.6	3.08	4.61	57	46	43	35
46+14	0.7	1.8	17.2	540.3	364.6	4.61	7.41	57	46	43	35
410+16	0.7	1.8	20.2	767.8	473.7	1.83	3.08	77	59	60	47
410+16	0.7	1.8	20.2	767.8	473.7	3.08	4.61	77	59	60	47
416+110	0.9	1.8	23.2	1092	621.1	1.15	1.91	105	80	83	64
416+110	0.7	1.8	23.2	1092	621.1	1.83	3.08	105	80	83	64
425+116	0.9	1.8	27.5	1611	864.3	0.727	1.2	125	100	105	82
425+116	0.7	1.8	27.5	1611	864.3	1.15	1.91	125	100	105	82
435+116	0.9	1.8	30.1	2012	1049	0.524	0.868	155	120	125	100
435+116	0.7	1.8	30.1	2012	1049	1.15	1.91	155	120	125	100
450+125	1	2	36.4	3079.1	1706	0.387	0.641	185	145	160	125
450+125	0.9	2	36.4	3079.1	1706	0.727	1.2	185	145	160	125
470+135	1.1	2.1	41.5	4162	2189	0.268	0.443	225	175	200	150
470+135	0.9	2.1	41.5	4162	2189	0.524	0.868	225	175	200	150
495+150	1.1	2.3	46.9	5193	2761	0.193	0.32	270	210	245	200
495+150	0.9	2.3	46.9	5193	2761	0.387	0.641	270	210	245	200
4120+170	1.2	2.5	52.2	6891	3387	0.153	0.253	310	240	285	220
4120+170	1.1	2.5	52.2	6891	3387	0.268	0.443	310	240	285	220
4150+170	1.4	2.6	56.6	8154	3950	0.124	0.206	345	270	325	250
4150+170	1.1	2.6	56.6	8154	3950	0.268	0.443	345	270	325	250
4185+195	1.6	2.8	63	10129	4797	0.0991	0.164	390	305	375	295
4185+195	1.1	2.8	63	10129	4797	0.193	0.32	390	305	375	295
4240+1120	1.7	3	70.5	12935	5959	0.0754	0.125	450	355	440	345
4240+1120	1.2	3	70.5	12935	5959	0.153	0.253	450	355	440	345
4300+1150	1.8	3.2	77.6	15917	7187	0.0601	0.1	515	400	505	395
4300+1150	1.4	3.2	77.6	15917	7187	0.124	0.206	515	400	505	395
4400+1185	2	3.5	86.7	20051	8908	0.047	0.0778	225	175	200	155
4400+1185	1.6	3.5	86.7	20051	8908	0.0991	0.164	225	175	200	155

0.6/1kV 3+2芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

0.6/1kV 3+2芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（YJV22,YJLV22）

标称截面（㎜2）	绝缘标称厚度（㎜）	护套标称厚度（㎜）	电缆外径（㎜）	电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似㎞/㎏		20℃导体最大直流电阻Ω/㎞		土壤敷设		空气敷设
				YJV22	YJLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
34+22.5	0.7	1.8	15.5	401.6	295.7	4.61	7.41	45	36	34	27
34+22.5	0.7	1.8	15.5	401.6	295.7	7.41	12.1	45	36	34	27
36+24	0.7	1.8	16.9	515.1	352.2	3.08	4.61	57	46	43	35
36+24	0.7	1.8	16.9	515.1	352.2	4.61	7.41	57	46	43	35
310+26	0.7	1.8	19.5	713.5	445.7	1.83	3.08	77	59	60	47
310+26	0.7	1.8	19.5	713.5	445.7	3.08	4.61	77	59	60	47
316+210	0.9	1.8	22.6	1024	591	1.15	1.91	105	80	83	64
316+210	0.7	1.8	22.6	1024	591	1.83	3.08	105	80	83	64
325+216	0.9	1.8	26.5	1497	810.2	0.727	1.2	125	100	105	82
325+216	0.7	1.8	26.5	1497	810.2	1.15	1.91	125	100	105	82
335+216	0.9	1.8	28.4	1811	937.2	0.524	0.868	155	120	125	100
335+216	0.7	1.8	28.4	1811	937.2	1.15	1.91	155	120	125	100
350+225	1	1.9	33	2476	1243	0.387	0.641	185	145	160	125
350+225	0.9	1.9	33	2476	1243	0.727	1.2	185	145	160	125
370+235	1.1	2	39.4	3752	1993	0.268	0.443	225	175	200	155
370+235	0.9	2	39.4	3752	1993	0.524	0.868	225	175	200	155
395+250	1.1	2.3	44.7	4962	2537	0.193	0.32	270	210	245	200
395+250	0.9	2.3	44.7	4962	2537	0.387	0.641	270	210	245	200
3120+270	1.2	2.4	50	6300	3126	0.153	0.253	310	240	285	220
3120+270	1.1	2.4	50	6300	3126	0.268	0.443	310	240	285	220
3150+270	1.4	2.5	53.4	7246	3546	0.124	0.206	345	270	325	250
3150+270	1.1	2.5	53.4	7246	3546	0.268	0.443	345	270	325	250
3185+295	1.6	2.7	59.5	9088	4331	0.0991	0.164	390	305	375	295
3185+295	1.1	2.7	59.5	9088	4331	0.193	0.32	390	305	375	295
3240+2120	1.7	2.9	66.5	11546	5356	0.0754	0.125	450	355	440	345
3240+2120	1.2	2.9	66.5	11546	5356	0.153	0.253	450	355	440	345
3300+2150	1.8	3.1	73.2	14181	6456	0.0601	0.1	515	400	505	395
3300+2150	1.4	3.1	73.2	14181	6456	0.124	0.206	515	400	505	395

0.6/1 kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
1*2.5	0.8	1.4	6.2	69.9	54.7	7.41	12.1	36	27	25	19
1*4	1	1.4	7	94.9	70.8	4.61	7.41	47	35	33	26
1*6	1	1.4	7.6	119.4	82.8	3.08	4.661	58	46	41	34
1*10	1	1.4	8.9	173.7	111.1	1.83	3.08	78	58	57	44
1*16	1	1.4	9.9	239.7	140.5	1.15	1.91	100	76	76	59
1*25	1.2	1.5	11.8	357.9	200.7	0.727	1.2	130	98	98	76
1*35	1.2	1.5	13	461.4	243.5	0.524	0.868	155	115	115	90
1*50	1.4	1.6	14.9	614.1	318.9	0.387	0.641	185	140	145	110
1*70	1.4	1.6	16.7	834.1	407.4	0.268	0.443	225	170	180	140
1*95	1.6	1.7	19.2	1132	539.8	0.193	0.32	270	205	225	175
1*120	1.6	1.7	20.8	1384	636.3	0.153	0.253	310	235	260	200
1*150	1.8	1.7	22.8	1679	760.8	0.124	0.206	350	265	260	200
1*185	2	1.7	25	2065	912.8	0.0991	0.164	395	300	345	270
1*240	2.2	1.7	28.1	2663	1149	0.0754	0.125	455	350	410	320
1*300	2.4	1.7	30.9	3296	1397	0.0601	0.1	515	395	475	370

0.6/1 kV 两芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
2*2.5	0.8	1.8	11.2	137.6	106.5	7.41	12.1	34	26	23	18
2*4	1	1.8	12.9	192.1	142.9	4.61	7.41	44	35	31	24
2*6	1	1.8	13.9	244.7	170	3.08	4.661	56	45	38	32
2*10	1	1.8	16.5	362.5	235.5	1.83	3.08	76	59	53	42
2*16	1	1.8	18.6	505	303.7	1.15	1.91	100	77	71	55
2*25	1.2	1.8	22	748.5	429.3	0.727	1.2	125	100	90	70
2*35	1.2	1.8	24.3	971.3	528.7	0.524	0.868	155	120	110	86
2*50	1.4	1.8	27.8	1287	687.3	0.387	0.641	185	145	135	105
2*70	1.4	1.9	32	1778	912.1	0.268	0.443	230	175	165	130
2*95	1.6	2	36.8	2417	1215	0.193	0.32	275	210	210	165
2*120	1.6	2.1	40.2	2979	1461	0.153	0.253	310	245	245	190
2*150	1.8	2.2	44.3	3643	1778	0.124	0.206	350	275	280	215
2*185	2	2.4	49.3	4532	2193	0.0991	0.164	395	310	320	250
2*240	2.2	2.6	55.7	5890	2816	0.0754	0.125	455	350	375	295

0.6/1 kV 两芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
2*4	1	1.8	14.7	304.5	255.2	4.61	7.41	44	45	33	24
2*6	1	1.8	15.7	367.2	292.5	3.08	4.661	56	59	39	32
2*10	1	1.8	18.3	495	368	1.83	3.08	76	77	54	42
2*16	1	1.8	20.4	655.8	454.4	1.15	1.91	100	100	73	55
2*25	1.2	1.8	23.8	929.1	610	0.727	1.2	125	120	92	70
2*35	1.2	1.8	26.1	1172	729.2	0.524	0.868	155	145	113	86
2*50	1.4	1.8	29.6	1517	917.9	0.387	0.641	185	175	137	105
2*70	1.4	2	35.4	2376	1510	0.268	0.443	230	210	169	131
2*95	1.6	2.1	40.2	3104	1903	0.193	0.32	275	245	215	165
2*120	1.6	2.2	43.6	3730	2212	0.153	0.253	310	275	251	191
2*150	1.8	2.3	47.7	4470	2605	0.124	0.206	350	310	285	215
2*185	2	2.5	52.7	5447	3108	0.0991	0.164	395	-	326	251

0.6/1 kV 三芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
3*2.5	0.8	1.8	11.8	186.5	138.9	7.41	12.1	29	23	19	15
3*4	1	1.8	13.7	264.5	189	4.61	7.41	38	30	26	20
3*6	1	1.8	14.8	335.1	226.8	3.08	4.661	47	39	32	26
3*10	1	1.8	17.6	514	290.1	1.83	3.08	65	50	46	35
3*16	1	1.8	19.8	728.1	418.5	1.15	1.91	84	65	60	47
3*25	1.2	1.8	23.6	1084	596	0.727	1.2	110	84	77	60
3*35	1.2	1.8	26.1	1422	745	0.524	0.868	130	100	95	74
3*50	1.4	1.8	26.54	1801	834	0.387	0.641	155	120	115	90
3*70	1.4	1.9	28.75	2415	1061	0.268	0.443	195	150	145	115
3*95	1.6	2.1	33.7	3255	1418	0.193	0.32	230	185	185	140
3*120	1.6	2.2	37.1	4037	1716	0.153	0.253	260	205	210	165
3*150	1.8	2.3	41.9	5028	2127	0.124	0.206	300	230	245	190
3*185	2	2.5	45.9	6180	2602	0.0991	0.164	335	260	280	215
3*240	2.2	2.7	51.7	7947	3308	0.0754	0.125	390	300	335	260

0.6/1 kV 三芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
3*10	1	1.8	21.2	800	558.9	1.83	3.08	65	50	46	35
3*16	1	1.8	23.5	1050	740	1.15	1.91	84	65	60	47
3*25	1.2	1.8	27.2	1465	976.3	0.727	1.2	110	84	77	60
3*35	1.2	1.9	30.7	2150	1372	0.524	0.868	130	100	95	74
3*50	1.4	2	31.4	2453	1486	0.387	0.641	155	120	115	90
3*70	1.4	2.2	33.6	3116	1763	0.268	0.443	195	150	145	115
3*95	1.6	2.4	38.3	4053	2216	0.193	0.32	230	185	185	140
3*120	1.6	2.5	41.9	4930	2609	0.153	0.253	260	205	210	165
3*150	1.8	2.6	47.1	6075	3174	0.124	0.206	300	230	245	190
3*185	2	2.8	50.9	7300	3721	0.0991	0.164	335	260	280	215
3*240	2.2	3	57	9231	4590	0.0754	0.125	390	300	335	260
3*300	2.4	3.2	-	-	-	0.0601	0.1	435	340	375	295

0.6/1 kV 四芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
4*2.5	0.8	1.8	12.6	211.2	149	7.41	12.1	29	23	19	15
4*4	1	1.8	14.7	304.8	206.4	4.61	7.41	38	30	26	20
4*6	1	1.8	15.9	400.2	250.8	3.08	4.661	47	39	32	26
4*10	1	1.8	19	609.5	355.5	1.83	3.08	65	50	46	35
4*16	1	1.8	21.6	871.4	468.6	1.15	1.91	84	65	60	47
4*25	1.2	1.8	25.7	1316	678.2	0.727	1.2	110	84	77	60
4*35	1.2	1.8	28.5	1732	846.9	0.524	0.868	130	100	95	74
4*50	1.4	1.9	32.9	2327	1129	0.387	0.641	155	120	115	90
4*70	1.4	2.1	38.1	3264	1532	0.268	0.443	195	150	145	115
4*95	1.6	2.2	43.8	4455	2053	0.193	0.32	230	185	185	140
4*120	1.6	2.4	48.1	5530	2494	0.153	0.253	260	205	210	165
4*150	1.8	2.5	53	6266	3041	0.124	0.206	300	230	245	190
4*185	2	2.7	59	8431	3752	0.0991	0.164	335	260	280	215
4*240	2.2	2.9	61.9	10972	4823	0.0754	0.125	390	300	335	260

0.6/1 kV 四芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
4*4	1	1.8	16.5	434.5	336.1	4.61	7.41	38	30	27	20
4*6	1	1.8	17.7	542.2	392.8	3.08	4.661	47	39	33	26
4*10	1	1.8	20.8	764.1	510.1	1.83	3.08	65	50	47	35
4*16	1	1.8	23.4	1048	645.3	1.15	1.91	84	65	61	47
4*25	1.2	1.8	27.5	1529	891.1	0.727	1.2	110	84	79	60
4*35	1.2	1.8	30.3	1969	1084	0.524	0.868	130	100	97	74
4*50	1.4	1.9	36.7	2960	1762	0.387	0.641	155	120	117	90
4*70	1.4	2.1	41.3	3956	2223	0.268	0.443	195	150	148	115
4*95	1.6	2.2	47.2	5273	2871	0.193	0.32	230	185	189	140
4*120	1.6	2.4	51.3	6403	3367	0.153	0.253	260	205	214	165
4*150	1.8	2.6	56.4	7757	4028	0.124	0.206	300	230	250	191
4*185	2	2.8	62.4	9524	4846	0.0991	0.164	335	260	284	215
4*240	2.2	3	70.1	12207	6059	0.0754	0.125	390	300	341	260
4*300	2.4	3.2	77.3	15044	7331	0.0601	0.1	435	340	382	295

0.6/1 kV 五芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
5*2.5	0.8	1.8	13.5	251.8	174.1	7.41	12.1	30	23	20	15
5*4	1	1.8	15.8	366.7	243.7	4.61	7.41	39	31	27	20
5*6	1	1.8	17.3	484.6	297.8	3.08	4.661	48	40	42	27
5*10	1	1.8	20.7	742.9	425.4	1.83	3.08	66	51	47	36
5*16	1	1.8	23.6	1068	564.1	1.15	1.91	86	66	61	48
5*25	1.2	1.8	28.2	1619	821.5	0.727	1.2	112	85	79	61
5*35	1.2	1.9	31.5	2150	1043	0.524	0.868	133	102	97	76
5*50	1.4	2	36.4	2889	1391	0.387	0.641	158	122	117	92
5*70	1.4	2.2	42.1	4051	1886	0.268	0.443	199	153	148	117
5*95	1.6	2.4	48.7	5553	2551	0.193	0.32	235	189	189	143
5*120	1.6	2.5	53.2	6866	3071	0.153	0.253	265	209	215	169
5*150	1.8	2.7	58.8	8434	3772	0.124	0.206	306	235	285	194
5*185	2	2.9	65.4	10500	4653	0.0991	0.164	341	235	342	219
5*240	2.2	3.1	74	13663	5978	0.0754	0.125	398	306	383	265
5*300	2.4	3.3	82	17027	7368	0.0601	0.1	444	347	-	301

0.6/1 kV 五芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
5*4	1	1.8	17.6	508	385	4.61	7.41	39	31	28	20
5*6	1	1.8	19.1	651.5	464.7	3.08	4.661	48	40	34	27
5*10	1	1.8	22.5	924.6	607.1	1.83	3.08	66	51	48	36
5*16	1	1.8	25.4	1276	772.2	1.15	1.91	86	66	62	48
5*25	1.2	1.8	30	1871	1073	0.727	1.2	112	85	79	61
5*35	1.2	2	35.3	2755	1649	0.524	0.868	133	102	97	76
5*50	1.4	2.1	40.2	3588	2089	0.387	0.641	158	122	119	92
5*70	1.4	2.3	45.5	4835	2669	0.268	0.443	199	153	151	117
5*95	1.6	2.5	52.1	6459	3456	0.193	0.32	235	189	192	143
5*120	1.6	2.6	56.6	7856	4062	0.153	0.253	265	209	218	169
5*150	1.8	2.8	62.2	9528	4866	0.124	0.206	306	235	252	194
5*185	2	2.9	68.6	11683	5836	0.0991	0.164	341	265	287	219
5*240	2.2	3.2	77.4	15034	7349	0.0754	0.125	398	306	346	265
5*300	2.4	3.4	85.4	18546	8906	0.0601	0.1	444	347	387	301

0.6/1 kV 3+1芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
34+12.5	1	1.8	14.1	280.5	191.2	4.61	7.41	38	30	26	20
34+12.5	0.8	1.8	14.1	280.5	191.2	7.41	12.1	38	30	26	20
36+14	1	1.8	15.6	375.5	238.8	3.08	4.61	47	39	32	26
36+14	1	1.8	15.6	375.5	238.8	4.61	7.41	47	39	32	26
310+16	1	1.8	18.2	555.2	327.5	1.83	3.08	65	50	46	35
310+16	1	1.8	18.2	555.2	327.5	3.08	4.61	65	50	46	35
316+110	1	1.8	20.9	804.2	438.6	1.15	1.91	84	65	60	47
316+110	1	1.8	20.9	804.2	438.6	1.83	3.08	84	65	60	47
325+116	1.2	1.8	24.6	1202	622.8	0.727	1.2	110	84	77	60
325+116	1	1.8	24.6	1202	622.8	1.15	1.91	110	84	77	60
335+116	1.2	1.8	26.7	1511	746.9	0.524	0.868	130	100	95	74
335+116	1	1.8	26.7	1511	746.9	1.15	1.91	130	100	95	74
350+125	1.4	1.9	31.1	2071	967	0.387	0.641	155	120	115	90
350+125	1.2	1.9	31.1	2071	967	0.727	1.2	155	120	115	90
370+135	1.4	2	35.6	2868	1347	0.268	0.443	195	150	145	115
370+135	1.2	2	35.6	2868	1347	0.524	0.868	195	150	145	115
395+150	1.6	2.2	37.8	3859	1782	0.193	0.32	230	185	185	140
395+150	1.4	2.2	37.8	3859	1782	0.387	0.641	230	185	185	140
3120+170	1.6	2.4	39	4851.3	2186	0.153	0.253	260	205	210	165
3120+170	1.4	2.4	39	4851.3	2186	0.268	0.443	260	205	210	165
3150+170	1.8	2.6	41	5745.5	2528	0.124	0.206	300	230	245	190
3150+170	1.4	2.6	41	5745.5	2528	0.268	0.443	300	230	245	190
3185+195	2	2.8	42.3	7160	3140	0.099	0.164	335	260	285	215
3185+195	1.6	2.8	42.3	7160	3140	0.193	0.32	335	260	285	215

0.6/1 kV 3+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
34+12.5	1	1.8	16.9	521.2	322.6	4.61	7.41	38	30	26	20
34+12.5	0.8	1.8	16.9	521.2	322.6	7.41	12.1	38	30	26	20
36+14	1	1.8	18.4	709.7	384.5	3.08	4.61	47	39	32	26
36+14	1	1.8	18.4	709.7	384.5	4.61	7.41	47	39	32	26
310+16	1	1.8	21	981.9	482	1.83	3.08	65	50	46	35
310+16	1	1.8	21	981.9	482	3.08	4.61	65	50	46	35
316+110	1	1.8	23.7	1412	616.3	1.15	1.91	84	65	60	47
316+110	1	1.8	23.7	1412	616.3	1.83	3.08	84	65	60	47
325+116	1.2	1.8	27.4	1740	833.1	0.727	1.2	110	84	77	60
325+116	1	1.8	27.4	1740	833.1	1.15	1.91	110	84	77	60
335+116	1.2	1.8	29.5	2214	975	0.524	0.868	130	100	95	74
335+116	1	1.8	29.5	2214	975	1.15	1.91	130	100	95	74
350+125	1.4	1.9	33.9	2248	1278	0.387	0.641	155	120	115	90
350+125	1.2	1.9	33.9	2248	1278	0.727	1.2	155	120	115	90
370+135	1.4	2.1	39.3	3539	2019	0.268	0.443	195	150	145	115
370+135	1.2	2.1	39.3	3539	2019	0.524	0.868	195	150	145	115
395+150	1.6	2.2	44.7	4679	2577	0.193	0.32	230	185	185	140
395+150	1.4	2.2	44.7	4679	2577	0.387	0.641	230	185	185	140
3120+170	1.6	2.4	49.1	5797	3087	0.153	0.253	260	205	210	165
3120+170	1.4	2.4	49.1	5797	3087	0.268	0.443	260	205	210	165
3150+170	1.8	2.5	52.8	6791	3561	0.124	0.206	300	230	245	190
3150+170	1.4	2.5	52.8	6791	3561	0.268	0.443	300	230	245	190
3185+195	2	2.6	58.5	8415	4305	0.099	0.164	335	260	280	215
3185+195	1.6	2.6	58.5	8415	4305	0.193	0.32	335	260	280	215
3240+1120	2.2	2.8	65.3	10702	5331	0.0754	0.125	390	300	335	260
3240+1120	1.6	2.8	65.3	10702	5331	0.153	0.253	390	300	335	260

0.6/1 kV 4+1芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
44+12.5	1	1.8	15.4	343.4	229.4	4.61	7.41	38	30	26	20
44+12.5	0.8	1.8	15.4	343.4	229.4	7.41	12.1	38	30	26	20
46+14	1	1.8	17	460.9	286.9	3.08	4.61	47	39	32	26
46+14	1	1.8	17	460.9	286.9	4.61	7.41	47	39	32	26
410+16	1	1.8	20	690.2	399	1.83	3.08	65	50	46	35
410+16	1	1.8	20	690.2	399	3.08	4.61	65	50	46	35
416+110	1	1.8	23	1002	535.9	1.15	1.91	84	65	60	47
416+110	1	1.8	23	1002	535.9	1.83	3.08	84	65	60	47
425+116	1.2	1.8	27.3	1508	768.8	0.727	1.2	110	84	77	60
425+116	1	1.8	27.3	1508	768.8	1.15	1.91	110	84	77	60
435+116	1.2	1.8	29.7	1919	932.8	0.524	0.868	130	100	95	74
435+116	1	1.8	29.7	1919	932.8	1.15	1.91	130	100	95	74
450+125	1.4	2	35.2	2652	1293	0.387	0.641	155	120	115	90
450+125	1.2	2	35.2	2652	1293	0.727	1.2	155	120	115	90
470+135	1.4	2.1	39.9	3657	1704	0.268	0.443	195	150	145	115
470+135	1.2	2.1	39.9	3657	1704	0.524	0.868	195	150	145	115
495+150	1.6	2.3	43.5	4562	2172	0.193	0.32	230	185	185	140
495+150	1.4	2.3	43.5	4562	2172	0.387	0.641	230	185	185	140
4120+170	1.6	2.5	51.1	6380	2839	0.153	0.253	260	205	210	165
4120+170	1.4	2.5	51.1	6380	2839	0.268	0.443	260	205	210	165
4150+170	1.8	2.6	55.5	7538	3376	0.124	0.205	300	230	245	190
4150+170	1.4	2.6	55.5	7538	3376	0.268	0.443	300	230	245	190
4185+195	2	2.8	62.1	9488	4209	0.099	0.164	335	260	285	215
4185+195	1.6	2.8	62.1	9488	4209	0.193	0.32	335	260	285	215
4240+1120	2.2	3	69.8	12277	5369	0.0754	0.125	390	300	335	260
4240+1120	1.6	3	69.8	12277	5369	0.153	0.253	390	300	335	260

0.6/1 kV 4+1芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
44+12.5	1	1.8	17.2	480.2	366.2	4.61	7.41	38	30	26	20
44+12.5	0.8	1.8	17.2	480.2	366.2	7.41	12.1	38	30	26	20
46+14	1	1.8	18.8	613.2	439.1	3.08	4.61	47	39	32	26
46+14	1	1.8	18.8	613.2	439.1	4.61	7.41	47	39	32	26
410+16	1	1.8	21.8	853.4	562.3	1.83	3.08	65	50	46	35
410+16	1	1.8	21.8	853.4	562.3	3.08	4.61	65	50	46	35
416+110	1	1.8	24.8	1191	724.9	1.15	1.91	84	65	60	47
416+110	1	1.8	24.8	1191	724.9	1.83	3.08	84	65	60	47
425+116	1.2	1.8	29.1	1734	995	0.727	1.2	110	84	77	60
425+116	1	1.8	29.1	1734	995	1.15	1.91	110	84	77	60
435+116	1.2	1.9	31.7	2180	1195	0.524	0.868	130	100	95	74
435+116	1	1.9	31.7	2180	1195	1.15	1.91	130	100	95	74
450+125	1.4	2	38.5	3291	1931	0.387	0.641	155	120	115	90
450+125	1.2	2	38.5	3291	1931	0.727	1.2	155	120	115	90
470+135	1.4	2.2	43.3	4403	2449	0.268	0.443	195	150	145	115
470+135	1.2	2.2	43.3	4403	2449	0.524	0.868	195	150	145	115
495+150	1.6	2.4	49.6	5869	3167	0.193	0.32	230	185	185	140
495+150	1.4	2.4	49.6	5869	3167	0.387	0.641	230	185	185	140
4120+170	1.6	2.5	54.3	7234	3765	0.153	0.253	260	205	210	165
4120+170	1.4	2.5	54.3	7234	3765	0.268	0.443	260	205	210	165
4150+170	1.8	2.7	58.9	8570	4407	0.124	0.205	300	230	245	190
4150+170	1.4	2.7	58.9	8570	4407	0.268	0.443	300	230	245	190
4185+195	2	2.9	65.5	10638	5360	0.099	0.164	335	260	280	215
4185+195	1.6	2.9	65.5	10638	5360	0.193	0.32	335	260	280	215
4240+1120	2.2	3.1	73.2	13571	6664	0.0754	0.125	390	300	335	260
4240+1120	1.6	3.1	73.2	13571	6664	0.153	0.253	390	300	335	260

0.6/1 kV 3+2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV、VLV)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV	VLV	铜	铝	铜芯	铝芯	铜芯	铝芯
34+22.5	1	1.8	14.9	320.3	215.4	4.61	7.41	38	30	26	20
34+22.5	0.8	1.8	14.9	320.3	215.4	7.41	12.1	38	30	26	20
36+24	1	1.8	16.7	437.3	276	3.08	4.61	47	39	32	26
36+24	1	1.8	16.7	437.3	276	4.61	7.41	47	39	32	26
310+26	1	1.8	19.3	637.8	373	1.83	3.08	65	50	46	35
310+26	1	1.8	19.3	637.8	373	3.08	4.61	65	50	46	35
316+210	1	1.8	22.4	937	507.9	1.15	1.91	84	65	60	47
316+210	1	1.8	22.4	937	507.9	1.83	3.08	84	65	60	47
325+216	1.2	1.8	26.4	1397	716.7	0.727	1.2	110	84	77	60
325+216	1	1.8	26.4	1397	716.7	1.15	1.91	110	84	77	60
335+216	1.2	1.8	28.2	1703	838	0.524	0.868	130	100	95	74
335+216	1	1.8	28.2	1703	838	1.15	1.91	130	100	95	74
350+225	1.4	2	33.1	2367	1155	0.387	0.641	155	120	115	90
350+225	1.2	2	33.1	2367	1155	0.727	1.2	155	120	115	90
370+235	1.4	2.1	38	3284	1543	0.268	0.443	195	150	145	115
370+235	1.2	2.1	38	3284	1543	0.524	0.868	195	150	145	115
395+250	1.6	2.2	43.8	-	2065	0.193	0.32	230	185	185	140
395+250	1.4	2.2	43.8	-	2065	0.387	0.641	230	185	185	140
3120+270	1.6	2.4	48.8	5732	2589	0.153	0.253	260	205	210	165
3120+270	1.4	2.4	48.8	5732	2589	0.268	0.443	260	205	210	165
3150+270	1.8	2.5	52.1	6652	2989	0.124	0.205	300	230	245	190
3150+270	1.4	2.5	52.1	6652	2989	0.268	0.443	300	230	245	190
3185+295	2	2.7	58.7	8485	3775	0.099	0.164	335	260	285	215
3185+295	1.6	2.7	58.7	8485	3775	0.193	0.32	335	260	285	215
3240+2120	2.2	2.9	61.2	10293	4455	0.0754	0.125	390	300	335	260
3240+2120	1.6	2.9	61.2	10293	4455	0.153	0.253	390	300	335	260

0.6/1 kV 3+2芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22、VLV22)

标称截面㎜²	绝缘标称厚度㎜	护套标称厚度㎜	电缆外径近似㎜	电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		25℃电缆载流量参考值(A)
				电缆重量近似 kg/km		20℃导体最大直流电阻 Ω/㎞		土壤敷设		空气敷设
				VV22	VLV22	铜	铝	铜芯	铝芯	铜芯	铝芯
34+22.5	1	1.8	16.7	452.5	347.6	4.61	7.41	38	30	26	20
34+22.5	0.8	1.8	16.7	452.5	347.6	7.41	12.1	38	30	26	20
36+24	1	1.8	18.5	586.8	425.5	3.08	4.61	47	39	32	26
36+24	1	1.8	18.5	586.8	425.5	4.61	7.41	47	39	32	26
310+26	1	1.8	21.1	795	530.2	1.83	3.08	65	50	46	35
310+26	1	1.8	21.1	795	530.2	3.08	4.61	65	50	46	35
316+210	1	1.8	24.2	1121	692	1.15	1.91	84	65	60	47
316+210	1	1.8	24.2	1121	692	1.83	3.08	84	65	60	47
325+216	1.2	1.8	28.2	1615	934.8	0.727	1.2	110	84	77	60
325+216	1	1.8	28.2	1615	934.8	1.15	1.91	110	84	77	60
335+216	1.2	1.8	30	1937	1072	0.524	0.868	130	100	95	74
335+216	1	1.8	30	1937	1072	1.15	1.91	130	100	95	74
350+225	1.4	2	36.9	3031	1792	0.387	0.641	155	120	115	90
350+225	1.2	2	36.9	3031	1792	0.727	1.2	155	120	115	90
370+235	1.4	2.1	41.2	3975	2233	0.268	0.443	195	150	145	115
370+235	1.2	2.1	41.2	3975	2233	0.524	0.868	195	150	145	115
395+250	1.6	2.3	47.2	5283	2882	0.193	0.32	230	185	185	140
395+250	1.4	2.3	47.2	5283	2882	0.387	0.641	230	185	185	140
3120+270	1.6	2.5	52.2	6640	3497	0.153	0.253	260	205	210	165
3120+270	1.4	2.5	52.2	6640	3497	0.268	0.443	260	205	210	165
3150+270	1.8	2.6	55.5	7388	3958	0.124	0.205	300	230	245	190
3150+270	1.4	2.6	55.5	7388	3958	0.268	0.443	300	230	245	190
3185+295	2	2.8	62.1	9574	4550	0.099	0.164	335	260	280	215
3185+295	1.6	2.8	62.1	9574	4550	0.193	0.32	335	260	280	215
3240+2120	2.2	3	69.1	12121	5992	0.0754	0.125	390	300	335	260
3240+2120	1.6	3	69.1	12121	5992	0.153	0.253	390	300	335	260

z6com
